| पद | विवरण |
|---|---|
| उत्पाद का नाम | मोनोपोल स्ट्रेटनिंग मशीन / पावर पोल स्ट्रेटनिंग मशीन |
| मॉडल | HJZ-2800 |
| एकीकृत कार्य | ध्रुव सीधा करना, प्लेट स्प्लेस करना, वेल्ड के बाद गोल करना |
| लागू वर्कपीस | पावर ट्रांसमिशन मोनोपोल, 5जी कम्युनिकेशन पोल, हाई मास्ट लाइट पोल |
| उत्पत्ति | जियांगसू, चीन |
| एमओक्यू | 1 सेट |
| मानक वोल्टेज | 380V 50Hz, अनुकूलन योग्य |
| लक्षित खरीदार | इस्पात पोल कारखाना, दूरसंचार टॉवर उत्पादन संयंत्र |

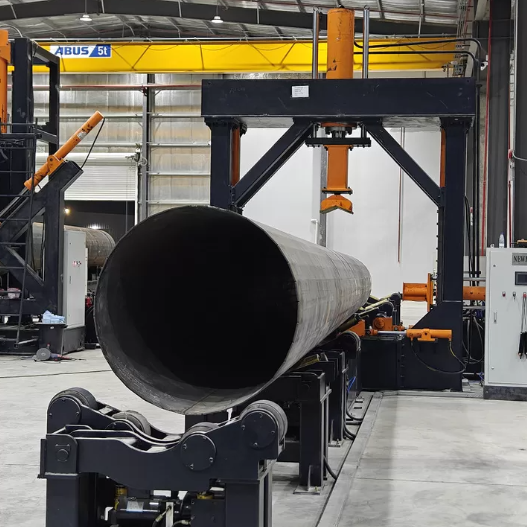

एचजेजेड-2800 भारी शुल्क वाले हाइड्रोलिक मोनोपोल रेट्रेटर को विशेष रूप से बड़े व्यास, मोटी दीवार वाले बिजली के खंभे, 5 जी स्मार्ट मोनोपोल और राजमार्ग उच्च मास्ट खंभे के लिए डिज़ाइन किया गया है।यह उन्नत मशीन तीन मुख्य कार्य प्रक्रियाओं को एकीकृत करती है: अनुदैर्ध्य वेल्डिंग विरूपण सुधार, दो स्टील प्लेट स्प्लिसिंग पोजिशनिंग, और आसान फ्लैंज असेंबली के लिए वेल्ड के बाद पोल गोल।

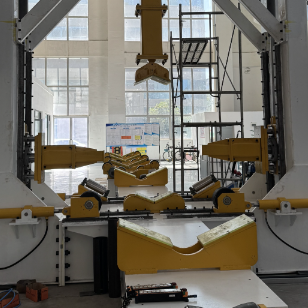

एक मजबूत तीन बीम फ्रेम डिजाइन के साथ, मशीन में दबाव हानि को रोकने के लिए अलग तेल सर्किट के साथ स्वतंत्र मुख्य सिलेंडर और दो पक्षीय सिलेंडर शामिल हैं।जॉग कंट्रोल सिस्टम साइड सिलेंडरों के सिंक्रोनस या अलग-अलग संचालन का समर्थन करता हैमानक वायरलेस रिमोट हैंडल और पॉलीयूरेथेन लेपित प्रेसिंग पार्ट्स पोल की सतहों पर इंडेंट मार्क्स को समाप्त करते हैं।अंतर्निहित हाइड्रोलिक लिफ्टिंग समर्थन रोलर्स और घूर्णी यंत्र लोडिंग को काफी सरल बनाते हैं12 मीटर तक की लम्बाई के ध्रुवों का घूर्णन।
| सीरियल नंबर | कार्य विवरण |
|---|---|
| कार्य 1 | अनुदैर्ध्य सीम वेल्डिंग के बाद ध्रुवों के झुकने विरूपण सीधा |
| कार्य 2 | क्लैंप और शीर्ष और साइड सिलेंडर के माध्यम से दो घुमावदार स्टील प्लेटों splice, अनुवर्ती पूर्ण वेल्डिंग के लिए मैनुअल स्पॉट वेल्डिंग का समर्थन |
| कार्य 3 | चिकनी फ्लैंज स्थापना के लिए सही गोल आकार में वेल्डेड पोल को फिर से आकार दें |
| नहीं. | पद | इकाई | मूल्य |
|---|---|---|---|
| 1 | मॉडल संख्या | - | HJZ-2800 |
| 2 | लागू ध्रुव व्यास सीमा | मिमी | 700 ~ 2800 |
| 3 | अधिकतम समर्थनीय पोल लंबाई | मिमी | 12000 |
| 4 | शीर्ष मुख्य सिलेंडर का कार्यबल | KN | 1200 |
| 5 | मुख्य सिलेंडर का अधिकतम स्ट्रोक | मिमी | 1400 |
| 6 | सिलेंडर रॉड और वर्कटेबल के बीच अधिकतम दूरी | मिमी | 2900 |
| 7 | एकल पक्षीय सिलेंडर का आउटपुट बल | KN | 300 × 2 |
| 8 | साइड साइड सिलेंडरों का स्ट्रोक | मिमी | 800 |
| 9 | साइड सिलेंडरों की ऊर्ध्वाधर यात्रा रेंज | मिमी | 1300 |
| 10 | अधिकतम हाइड्रोलिक कार्य दबाव | एमपीए | 21 |
| 11 | जमीन से काम की मेज की ऊंचाई | मिमी | 650 |
| 12 | दो स्तंभों के बीच आंतरिक रिक्ति | मिमी | 3200 |
| 13 | मुख्य मोटर शक्ति (दोहरे पंप प्रणाली) | किलोवाट | 15 + 55 |
| 14 | मुख्य मशीन का शुद्ध भार | किलो | 25000 |
| 15 | मशीन मंजिल स्थान | मिमी | लम्बाईः पोल की लम्बाई + 2500; चौड़ाईः 5300; ऊंचाईः 6000 |
| लाभ वस्तु | विस्तृत व्याख्या |
|---|---|
| तीन बीम एकीकृत फ्रेम | ऊर्ध्वाधर उठाने की गति के लिए ऊपरी क्रॉस बीम के केंद्र में घुड़सवार मुख्य हाइड्रोलिक सिलेंडर |
| ऊर्ध्वाधर समायोज्य दो तरफा सिलेंडर | ध्रुव मध्य अक्ष के साथ प्रेसिंग बिंदुओं को संरेखित करने के लिए साइड सिलेंडर लंबी स्ट्रोक सिलेंडरों के माध्यम से ऊपर और नीचे चले जाते हैं |
| स्वतंत्र हाइड्रोलिक तेल सर्किट | मुख्य सिलेंडर और साइड सिलेंडर अलग-अलग पाइपलाइनों को अपनाते हैं, कोई आपसी हस्तक्षेप नहीं और शून्य दबाव हानि |
| जॉग ऑपरेशन नियंत्रण | सभी आंदोलन जॉग मोड पर काम करते हैं; दो साइड सिलेंडर एक साथ या व्यक्तिगत रूप से चल सकते हैं |
| हाइड्रोलिक लिफ्टिंग समर्थन रोलर्स | लंबे खंभे के आगे और पीछे की आसान गति के लिए आगे और पीछे उठाने वाले पहियों के दो सेट |
| हाइड्रोलिक घूर्णन यंत्र | प्रसंस्करण के दौरान स्वतंत्र रूप से खंभे घूमने के लिए दोनों छोरों पर घूर्णी संरचनाओं को उठाना |
| सहायक पोजिशनिंग रोल | 4 छोटे हाइड्रोलिक सिलेंडर स्थिरता से ध्रुवों को तय करने के लिए आंतरिक रोलर्स को नियंत्रित करते हैं |
| मानक वायरलेस रिमोट कंट्रोल | सुरक्षित, मशीन से दूर एकल व्यक्ति संचालन के लिए हैंडहेल्ड रिमोट |
| पॉलीयूरेथेन सुरक्षात्मक कोटिंग | सभी संपर्क प्रेसिंग भागों ध्रुव सतह खरोंच और indentations से बचने के लिए पीयू परत के साथ लिपटे |
| ध्रुव प्रकार | संबंधित कार्य चरण |
|---|---|
| बड़े पावर ट्रांसमिशन एकाधिकार | वेल्ड के बाद सीधा करना, गोल करना और प्लेटों को जोड़ना |
| 5जी संचार संकेत पोल | मोटी दीवार बनाने, स्थिति और विरूपण सुधार |
| राजमार्ग उच्च मास्ट लाइटिंग पोल | बड़े पैमाने पर लंबे पोल झुकने की सुधार |
| पद | विनिर्देश |
|---|---|
| निर्यात पैकिंग | स्प्लिट विघटन, जलरोधी फिल्म + भारी स्टील फ्रेम पैकेज |
| कुल सकल भार (पैकेज के साथ) | लगभग 27500 किलो |
| उत्पादन का समय | जमा प्राप्त होने के 15-25 कार्य दिवस |
| लोडिंग पोर्ट | शंघाई बंदरगाह / निंगबो बंदरगाह |
| व्यापारिक शर्तें | एफओबी, सीएफआर, सीआईएफ |
| सेवा वस्तु | सेवा विवरण |
|---|---|
| गारंटी कवर | 12 महीने की पूरी मशीन की वारंटी; 24 महीने हाइड्रोलिक सिलेंडर, पंप और मुख्य मोटर के लिए |
| स्पेयर पार्ट्स की आपूर्ति | कम लागत वाले कमजोर स्पेयर पार्ट्स की ऑनलाइन दीर्घकालिक आपूर्ति |
| विदेशी सेवा | विदेशी स्थापना, कमीशन और ऑपरेटर प्रशिक्षण के लिए उपलब्ध पेशेवर इंजीनियर |
| ऑनलाइन तकनीकी सहायता | 24/7 वीडियो, ईमेल और फोन समस्या निवारण मार्गदर्शन |
| समर्थन दस्तावेज | पूर्ण अंग्रेजी ऑपरेशन मैनुअल और ऑपरेशन वीडियो एक साथ दिया |
