| पद | विवरण |
|---|---|
| उत्पाद का नाम | सीएनसी टैंडेम हाइड्रोलिक प्रेस ब्रेक / डबल लिंकेज लाइट पोल बेंडिंग मशीन |
| मॉडल | 2-WE67K-400/7000 |
| मुख्य अनुप्रयोग | घुमावदार स्ट्रीट लाइट के खंभे, अष्टकोणीय खंभे, कॉनिकल खंभे और राजमार्ग के उच्च मास्ट खंभे |
| उत्पत्ति | जियांगसू, चीन |
| एमओक्यू | 1 सेट |
| मानक वोल्टेज | 380V 50Hz, अनुकूलन योग्य |
| लक्ष्य ग्राहक | लाइट पोल विनिर्माण कारखाना, स्टील मोनोपोल उत्पादन लाइन |
| मुख्य विन्यास | Delem DA53T सीएनसी प्रणाली, श्नाइडर इलेक्ट्रिक पार्ट्स |

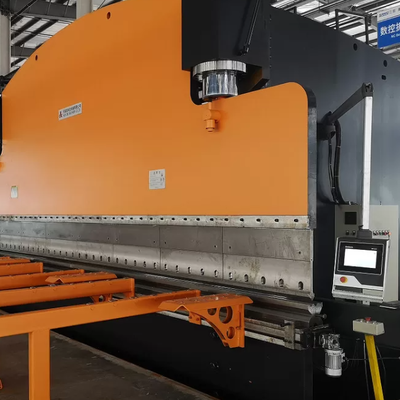

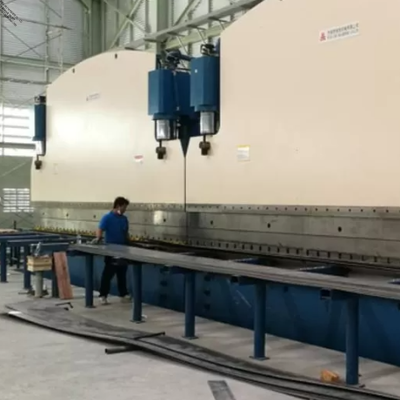

2-WE67K-400/7000 डबल लिंकेज सीएनसी टैंडेम हाइड्रोलिक प्रेस ब्रेक में दो 400 टन की एकल झुकने वाली मशीनें होती हैं जो सिंक्रोनस रूप से काम करती हैं, कुल प्रभावी झुकने की लंबाई 14 मीटर तक पहुंचती है,विशेष रूप से लंबे आकार के कॉपर स्ट्रीट लाइट पोल के लिए अनुकूलित, अष्टकोणीय खंभे और बड़े उच्च मास्ट खंभे। Y1/Y2 अक्ष नियंत्रण और यांत्रिक तालिका मुकुट मुआवजा प्रणाली के साथ नीदरलैंड Delem DA53T सीएनसी नियंत्रक से लैस।मुख्य विद्युत भाग फ्रेंच श्नाइडर, सभी विश्व प्रसिद्ध ब्रांड के सामान स्थिर दीर्घकालिक संचालन की गारंटी देते हैं। कई अनुकूलित प्रकाश पोल झुकने मोल्ड का समर्थन, साइड अनलोडिंग सिस्टम,ऑटोमैटिक प्लेट फीडिंग बेंडिंग लाइन और रिमोट फॉल्ट डायग्नोस्टिक फंक्शन, दीपक पोल उत्पादन के लिए पूर्ण सेट समाधान।
| नहीं. | पद | इकाई | पैरामीटर मान |
|---|---|---|---|
| 1 | मशीन का प्रकार | - | मल्टी-मशीन टैंडम इलेक्ट्रो-हाइड्रोलिक सिंक्रोनस सीएनसी प्रेस ब्रेक |
| 2 | नाममात्र कार्यबल | टन | 2×400 |
| 3 | एकल कार्यतालिका की लंबाई | मिमी | 7000, कुल कनेक्शन लंबाई 14000 |
| 4 | दो फ्रेम के बीच की दूरी | मिमी | 5600 |
| 5 | गले की गहराई | मिमी | 950 |
| 6 | अधिकतम खोलने की ऊंचाई | मिमी | 970 |
| 7 | राम स्ट्रोक | मिमी | 320 |
| 8.1 | तेजी से नीचे की गति | mm/s | 60 |
| 8.2 | काम करने की झुकने की गति | mm/s | 7 |
| 8.3 | वापसी गति | mm/s | 60 |
| 9 | मुख्य पंप मोटर की शक्ति | किलोवाट | 2×30 |
| 10 | सीएनसी नियंत्रक | - | Delem DA53T (नीदरलैंड), Y1/Y2 अक्ष + मैकेनिकल क्राउनिंग सिस्टम |
| 11 | टेबल मुआवजा | - | यांत्रिक मुकुट प्रणाली |
| 12 | सिलेंडर सील ब्रांड | - | प्रसिद्ध ब्रांड |
| 13 | हाइड्रोलिक वाल्व ब्रांड | - | प्रसिद्ध ब्रांड जर्मनी |
| 14 | हाइड्रोलिक पंप ब्रांड | - | यूएसए ब्रांड |
| 15 | रैखिक एन्कोडर ब्रांड | - | FAGAR, स्पेन |
| 16 | मुख्य विद्युत घटक | - | श्नाइडर, फ्रांस |
| 17 | एकल मशीन का शुद्ध भार | किलो | 50000, कुल 100000kg |
| 18.1 | एकल मशीन समग्र आयाम L × W × H | मिमी | 7200×2710×5696 |
| 18.2 | जमीन से ऊपर की मंजिल की ऊंचाई | मिमी | 4500 |
| 18.3 | साइड अनलोडिंग डिवाइस के साथ कुल लंबाई | मिमी | 17500 |
| 18.4 | सामने की सामग्री के समर्थन के साथ कुल चौड़ाई | मिमी | 4040 |
| 19 | निर्यात पैकिंग तरीका | - | समुद्री परिवहन के लिए अलग-अलग पैकेजिंग |
| श्रेणी | विवरण |
|---|---|
| के साथ | स्ट्रीट लाइट पोल के लिए 18 मिमी मोटी ऊपरी उपकरण धारक का 1 सेट, मोल्ड की कुल लंबाई 14 मीटर |
| विकल्प 1 | अष्टकोणीय प्रकाश पोल समर्पित मोल्ड, न्यूनतम ओडी 60 मिमी कॉपर अष्टकोणीय मोल्ड, 14 मीटर की लंबाई |
| विकल्प 2 | अष्टकोणीय ध्रुवों और उच्च मास्ट ध्रुवों के लिए मल्टी-वी निचले मर सेट, विनिर्देश 150×150, 14 मीटर की लंबाई |
| विकल्प 3 | 7-बार दोहरे कॉपर शंकुधारी पोल मोल्ड बनाने कॉपर अनुपात:11/1000 ((Φ60~236) & 13/1000 ((Φ60~268) लागू पोल दीवार मोटाई:3~4 मिमी, अनुभागीय विभाजन संरचना, मोल्ड की कुल लंबाई 16 मीटर |
| मानक सहायक | 2 सेट 6.5m ऊपरी धारक के दोनों पक्षों के लिए शंक्वाकार ऊपरी मोल्ड समर्थन |
| विकल्प 5 | धक्का-प्रकार की प्रकाश-पोल साइड अनलोडिंग प्रणाली |
| विकल्प 6 | दूरस्थ दोष निदान और दूरस्थ पैरामीटर समायोजन समारोह |
| विकल्प 7 | पूर्ण स्वचालित प्रकाश पोल झुकने उत्पादन प्रणाली प्लेट ट्रॉली, लोडिंग क्रेन, पार्श्व रोलर रैक, सीएनसी फीडिंग सिस्टम, पोजिशनिंग डिवाइस, विस्तारित अनलोडिंग रैक और तैयार पोल स्टोरेज फ्रेम सहित |
| विकल्प 8 | 400 टन प्रेस ब्रेक के लिए स्पेयर पार्ट्स का पूरा सेट |
| प्रदर्शन बिंदु | लाभ का विस्तृत विवरण |
|---|---|

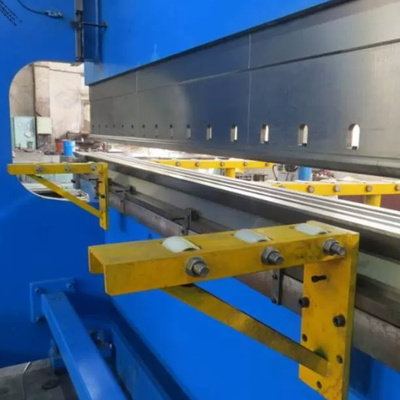

| दोहरी वाई अक्ष सिंक्रोनस नियंत्रण | रैखिक ग्रिटिंग शासक रैम के दोनों ओर स्थापित वास्तविक समय प्रतिक्रिया स्थिति संकेत, दो हाइड्रोलिक सिलेंडरों के सटीक नियंत्रण के लिए |
| उच्च कठोर अभिन्न फ्रेम | तेल टैंक, वर्कटेबल, साइड हाउसिंग और रैम से बनी वेल्डेड संरचना, मजबूत लोड-बेयरिंग और एंटी-डेफॉर्मेशन क्षमता |
| विद्युत-हाइड्रोलिक आनुपातिक सिंक्रनाइजेशन प्रणाली | जर्मन आनुपातिक वाल्व, स्थिर प्रतिक्रिया, छोटे यांत्रिक घर्षण, निरंतर स्थिर आउटपुट बल को अपनाने |
| स्वतंत्र ग्रिटिंग इंस्टॉलेशन डिजाइन | साइड फ्रेम के बजाय सी के आकार के ब्रैकेट पर फिक्स्ड रास्टर सेंसर, माप डेटा झुकने के दौरान फ्रेम विचलन से प्रभावित नहीं होगा |
| डबल मशीन लिंकेज सिंक्रोनस कंट्रोल | मुख्य मशीन पैनल पर टैंडेम मोड में स्विच करें, Delem सीएनसी दो मशीन संकेतों को एकीकृत करता है, सिंक्रोन लिंक के लिए तेजी से नीचे, गति शिफ्ट, झुकने और वापसी गति को सटीक रूप से नियंत्रित करता है |
| बुद्धिमान डेलम सीएनसी प्रणाली | बहुभाषी संचालन इंटरफ़ेस, स्वचालित रूप से झुकने टन, मृत बिंदु और गति परिवर्तन स्थिति की गणना; विशेष झुकने आवश्यकताओं के लिए राम छोटे झुकाव का समर्थन करें |
| पूर्ण सहायक मार्गदर्शन एवं संतुलन प्रणाली | लंबे वर्कपीस और सनकी झुकने प्रसंस्करण मांगों से मेल खाता है, पूरी प्लेट लंबाई के साथ समान झुकने सटीकता की गारंटी देता है |
| मैकेनिकल टेबल क्राउनिंग मुआवजा | स्वचालित रूप से भारी लोड के तहत काम की मेज विचलन ऑफसेट, तैयार डंडे के लगातार गठन सटीकता सुनिश्चित |
| पहनने के प्रतिरोधी हाइड्रोलिक सिलेंडर | सतह को बुझाने के लिए गर्मी उपचार, अच्छी स्नेहन क्षमता, लंबी सेवा जीवन और कम विफलता दर |
| वर्कपीस का प्रकार | प्रसंस्करण का उद्देश्य |
|---|---|
| कॉनिक स्ट्रीट लाइट का खंभा | लंबी प्लेट झुकाना, 14 मीटर के खंभे के लिए एक-चरण बनाने |
| अष्टकोणीय दीपक पोल | विशेष अष्टकोणीय मोल्ड बनाने, समान कोण सटीकता |
| राजमार्ग उच्च मास्ट पोल | मोटी दीवारों के लिए भारी भार लिंकेज झुकने बड़े आकार के पोल |
| शंक्वाकार एकाधिकार / 5जी संचार ध्रुव | डबल कॉपर 7-पास बनाने मोल्ड मिलान |
| सेवा वस्तु | विशिष्ट सामग्री |
|---|---|
| वारंटी अवधि | 12 महीने की पूरी मशीन वारंटी; 24 महीने हाइड्रोलिक वाल्व, पंप, मोटर और सीएनसी प्रणाली के लिए |
| स्पेयर पार्ट्स की आपूर्ति | कारखाने की लागत पर मूल कमजोर स्पेयर पार्ट्स की दीर्घकालिक आपूर्ति |
| विदेशी सेवा | विदेशी स्थापना, कमीशन और ऑपरेटर प्रशिक्षण के लिए उपलब्ध इंजीनियर |
| ऑनलाइन सहायता | 24/7 वीडियो और दूरस्थ ऑनलाइन निदान समर्थन (वैकल्पिक फ़ंक्शन पूर्व-स्थापित) |
| संलग्न दस्तावेज | पूर्ण अंग्रेजी ऑपरेशन मैनुअल, झुकने पैरामीटर ट्यूटोरियल और ऑपरेशन वीडियो |
| प्रश्न | उत्तर |
|---|---|
| 1इस टैंडेम प्रेस ब्रेक की अधिकतम झुकने की लंबाई क्या है? | दो 7000 मिमी की मशीनें सिंक्रोनस रूप से काम करती हैं, कुल प्रभावी झुकने की लंबाई 14 मीटर तक पहुंचती है, पूरी तरह से लंबी स्ट्रीट लाइट पोल और उच्च मास्ट पोल फिट होती है। |
| 2यह झुकने वाली मशीन किस ब्रांड के मुख्य भागों को अपनाती है? | मुख्य सीएनसी प्रणाली नीदरलैंड्स डेलम डीए53टी, रैखिक एन्कोडर स्पेन एफएजीएआर, इलेक्ट्रिक पार्ट्स फ्रांस श्नाइडर, सभी विश्व प्रसिद्ध शीर्ष ब्रांड हैं। |
| 3क्या यह मशीन कॉपर और ऑक्टागोनल लाइट पोल बना सकती है? | हां, हम अष्टकोणीय ध्रुवों के लिए मिलान किए गए अनुभागीय स्प्लिट मोल्ड और दीप ध्रुवों के उत्पादन के लिए 7 गुना शंकुधारी ध्रुवों को बनाने वाले डबल-टॉपर, दीवार मोटाई रेंज 3 से 4 मिमी की आपूर्ति करते हैं। |
