| पद | विवरण |
|---|---|
| उत्पाद का नाम | रेखा को लंबाई में काटें |
| मॉडल | CTL12×1600 |
| प्रसंस्करण सामग्री | Q235, Q355, Q460 स्टील, प्रतिफल शक्ति ≤460Mpa |
| प्रसंस्करण कार्य | स्टील के कोइलों का डिकोइलिंग, लेवलिंग, सीएनसी निश्चित लंबाई के क्रॉस कटिंग, स्टैकिंग |
| ऑपरेशन मोड | पूरी तरह से स्वचालित लिंकिंग / मैनुअल एकल इकाई नियंत्रण |
| लागू उद्योग | स्ट्रीट लाइट पोल, हाई मास्ट पोल, स्टील संरचना निर्माण |
| अनुकूलन योग्य विकल्प | स्टैकिंग प्लेटफार्म का आकार, सामग्री साफ करने वाला उपकरण |

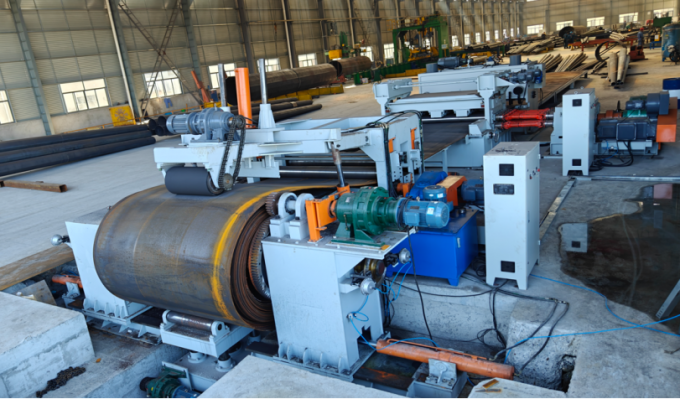

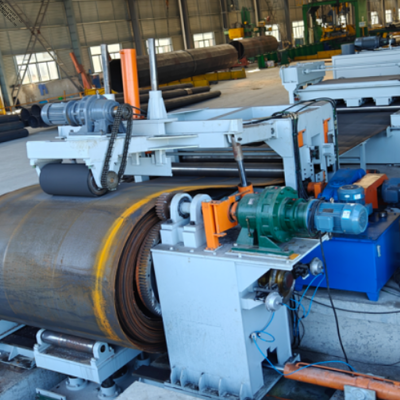

CTL12×1600 कट टू लेंथ लाइन विशेष रूप से स्टील के रोल को आयताकार फ्लैट प्लेट में प्रसंस्करण के लिए डिज़ाइन किया गया है। यह अनवरत प्रक्रियाओं को पूरा करता है जिसमें डिकोलिंग,समतल करना और निश्चित लंबाई का क्रॉस-शेयरिंगपूरी लाइन विभिन्न प्लेट आकारों के उत्पादन को स्विच करने के लिए आराम से अवशिष्ट स्टील कॉइल्स को रिवाइंड करने के लिए रुक सकती है।
पूर्ण स्वचालित सीएनसी नियंत्रण को अपनाता है। ऑपरेटरों को केवल टच स्क्रीन पर प्लेट लंबाई और काटने की मात्रा सेट करने की आवश्यकता होती है। इसमें तेजी से उत्पादन गति है, जिससे श्रम लागत में काफी बचत होती है।केवल एक ऑपरेटर की आवश्यकता है, और संचालन सुरक्षा सुनिश्चित करने के लिए स्टाफ और स्टील प्लेट के बीच संपर्क कम से कम किया जाता है।
| नहीं. | पद | विनिर्देश |
|---|---|---|
| 1 | प्रसंस्कृत सामग्री | Q235, Q355, Q460, σs ≤ 460Mpa |
| 2 | सामग्री मोटाई सीमा | 5 ~ 12 मिमी |
| 3 | सामग्री चौड़ाई रेंज | 800 ~ 1500 मिमी |
| 4 | स्टील कॉइल बाहरी व्यास | Φ800 ~ Φ2000 मिमी |
| 5 | स्टील कॉइल आंतरिक व्यास | Φ500 ~ Φ760 मिमी |
| 6 | अधिकतम कॉइल वजन | 30 टन |
| 7 | निश्चित लंबाई काटना | 2000 ~ 6000 मिमी |
| 8 | अधिकतम समतल करने की गति | 15 मी/मिनट |
| 9 | समतल रोलर व्यास / पिच | Φ180 mm / 215 mm |
| 10 | समतल रोलर सामग्री | 40Cr |
| 11 | इनपुट पावर सप्लाई | 415 वी / 50 हर्ट्ज, 3 चरण |
| 12 | कार्यक्षेत्र | लगभग 19 मीटर (एल) × 7.7 मीटर (डब्ल्यू) |
| लाभ वस्तु | विवरण |
|---|---|
| एकीकृत कार्य | एक पंक्ति में decoiling, समतल, निश्चित लंबाई काटने और स्टैकिंग का एहसास; विभिन्न प्लेट विनिर्देशों को स्विच करने के लिए समर्थन कॉइल रिवाइंड |
| उच्च परिशुद्धता सीएनसी नियंत्रण | टच स्क्रीन के माध्यम से एन्कोडर फिक्स्ड-लंबाई माप, मनमाने ढंग से काटने की लंबाई और मात्रा सेटिंग |
| उत्कृष्ट समतल प्रदर्शन | 9 सक्रिय स्तर रोलर्स, पूरी तरह से रिलीज प्लेट आंतरिक तनाव, स्थिर समतलता |
| उच्च उत्पादन दक्षता | निरंतर स्वचालित उत्पादन, तेज परिचालन गति, व्यापक उत्पादन लागत को कम करें |
| सरल संचालन | केवल एक ऑपरेटर की आवश्यकता है; अधिक सुरक्षा के लिए स्टील प्लेटों के साथ प्रत्यक्ष संपर्क को कम से कम करें |
| लचीला विन्यास | स्टैकिंग प्लेटफार्म और सफाई उपकरण प्रकाश पोल उत्पादन आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है |
| विश्वसनीय सुरक्षा सुरक्षा | पूर्ण लाइन आपातकालीन स्टॉप बटन, प्रत्येक प्रसंस्करण खंड के लिए इंटरलॉक सुरक्षा |
| सेवा वस्तु | सेवा विवरण |
|---|---|
| गारंटी कवर | 12 महीने की पूर्ण लाइन वारंटी; मुख्य मोटर्स और स्पीड रिड्यूसर के लिए लंबी सेवा वारंटी |
| स्पेयर पार्ट्स की आपूर्ति | फैक्ट्री लागत पर पहनने वाले स्पेयर पार्ट्स की दीर्घकालिक आपूर्ति |
| विदेशी सेवा | विदेशी स्थापना, कमीशन और ऑपरेटर प्रशिक्षण के लिए उपलब्ध इंजीनियर |
| दूरस्थ सहायता | ऑनलाइन दूरस्थ डिबगिंग और तकनीकी मार्गदर्शन |
| दस्तावेज | पूर्ण अंग्रेजी संचालन पुस्तिका और संचालन प्रशिक्षण सामग्री |
| प्रश्न | उत्तर |
|---|---|
| यह CTL12×1600 लाइन प्रक्रिया किस मोटाई और चौड़ाई की स्टील प्लेट को लंबाई तक काट सकती है? | यह 5~12 मिमी मोटी, 800~1500 मिमी चौड़ी स्टील कॉइल, अधिकतम कॉइल वजन 30 टन तक, काटने की लंबाई सीमा 2000~6000 मिमी के लिए उपयुक्त है। |
| क्या हम लाइन को रोक सकते हैं और शेष स्टील कॉइल को रिवाइंड कर सकते हैं? | लोडिंग ट्रॉली को एंटी-लॉस रोलर संरचना के साथ डिज़ाइन किया गया है, पूरी लाइन अन्य उत्पादन विनिर्देशों को स्विच करने के लिए अवशिष्ट कॉइल को रोक और रिवाइंड कर सकती है। |
| क्या यह लाइन सड़क लाइट के खंभे के निर्माण के लिए उपयुक्त है? | निश्चित रूप से. अधिकतम स्टैकिंग लंबाई आपके सबसे लंबे प्रकाश पोल प्लेट से मेल खाने के लिए अनुकूलित किया जा सकता है. यह व्यापक रूप से कॉपर और बहुभुज दीपक खंभे के कच्चे प्लेटों को खाली करने के लिए उपयोग किया जाता है. |
