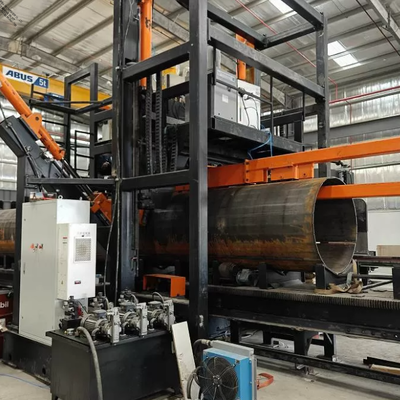

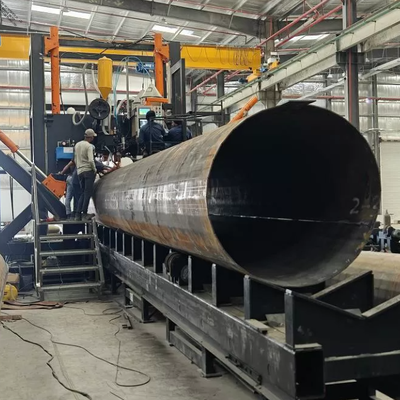

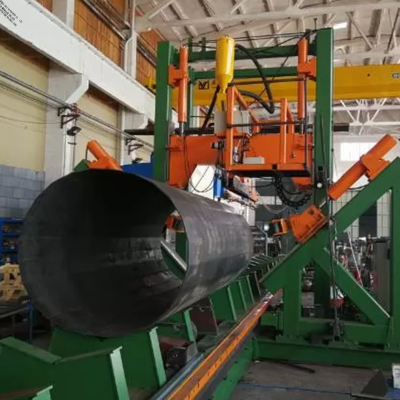

HM1900/14000 सीएनसी पोल शट-वेल्डिंग मशीन एक स्वचालित अनुदैर्ध्य सीम डूबे हुए आर्क वेल्डर है जिसे विशेष रूप से शंकु अष्टकोणीय 5 जी संचार ध्रुवों और उच्च मास्ट ध्रुवों के लिए डिज़ाइन किया गया है।
| पद | विवरण |
|---|---|
| उत्पाद का नाम | सीएनसी पोल बंद वेल्डिंग मशीन |
| मॉडल | HM1900/14000 |
| आवेदन | 5जी संचार पोल, पावर मोनोपोल, उच्च मास्ट लाइट पोल |
| संसाधित ध्रुव आकार | गोल शंकुधारी ध्रुव, अष्टकोणीय और बहुपक्षीय बहुभुज ध्रुव (1/2/3 खोल संरचना) |
| वेल्डिंग तकनीक | डबल-आर्क मल्टी-वायर डुबकी आर्क वेल्डिंग |
| अधिकतम पोल लंबाई | 14000 मिमी |
| अनुकूलन योग्य विकल्प | दूरस्थ ऑनलाइन निदान प्रणाली, अछूता और वातानुकूलित विद्युत कैबिनेट, स्पेयर पार्ट्स पैकेज |
HM1900/14000 सीएनसी ध्रुव बंद वेल्डिंग मशीन विशेष रूप से 5G संचार ध्रुवों सहित लंबे कॉपर ध्रुवों के अनुदैर्ध्य समापन सीम स्वचालित वेल्डिंग के लिए विकसित किया गया है,पावर मोनोपोल और उच्च मास्ट पोलयह एक टुकड़ा, दो टुकड़े या तीन टुकड़े शंकु गोल और बहुभुज खंभे के लिए लागू होता है।
उपकरण वेल्डिंग प्रणाली के साथ मिलान किए गए गैन्ट्री फिक्स्ड संरचना को अपनाता है, पोल परिवहन के लिए सर्वो-ड्राइव समायोज्य गति वाली वी-आकार की ट्रॉली।हाइड्रोलिक क्लैंपिंग रोलर्स एक साथ वेल्डिंग के दौरान पोल सीम को बंद करते हैंदो खंड वाले दो सीम वाले पोल के लिए, पहले वेल्डिंग सीम को पूरा करने के बाद, लिफ्टिंग रोलर्स को ऊपर खींचते हैं और सेकेंडरी सीम वेल्डिंग के लिए स्थिति में पोल को स्वचालित रूप से घुमाते हैं।
| नहीं. | पद | विनिर्देश |
|---|---|---|
| 1 | लागू पोल बाहरी व्यास | 400 ~ 1900 मिमी |
| 2 | अधिकतम प्रसंस्करण पोल लंबाई | 14000 मिमी |
| 3 | लागू प्लेट मोटाई | 5 ~ 20 मिमी, सामग्री Q235, Q355, Gr65 (अधिकतम असर मोटाई 25 मिमी, ऊपर नोट देखें) |
| 4 | क्लैंपिंग रोलर सेट की मात्रा | 3 सेट |
| 5 | हाइड्रोलिक पंप मोटर की शक्ति | 2.2+2.2+3 केडब्ल्यू |
| 6 | वी-टाइप ट्रॉली के लिए सर्वो मोटर पावर | 7 केडब्ल्यू, स्टेपलेस समायोज्य गति |
| 7 | ऊर्ध्वाधर दबाव स्ट्रोक | 1600 मिमी |
| 8 | काम करने की ऊंचाई (पोल नीचे से जमीन तक) | 800 मिमी |
| 9 | वेल्डिंग प्रणाली | डबल आर्क तीन तार डुबकी आर्क वेल्डिंग पावर यूनिट डीसी पावरः 250~1250A; एसी पावरः 250~1250A |
| 10 | वेल्डिंग वायर विनिर्देश | एकल तार Φ4.0 मिमी / जुड़वां तार 2*Φ1.6 मिमी |
| 11 | वेल्डिंग यात्रा गति | 0.3 ~ 1.5 मीटर/मिनट, स्टेपलेस समायोज्य |
| 12 | वेल्डिंग दिशा | बड़े व्यास के छोर से छोटे व्यास के छोर तक वेल्ड |
| 13 | वेल्डिंग मानक | मानक प्रक्रिया के तहत एकल पक्षीय वेल्डिंग डबल पक्षीय गठन प्राप्त करें |
| 14 | कुल मशीन वजन | 23 टन |
| 15 | कुल आयाम (L*W*H) | 31000 * 6600 * 6100 मिमी |
| लाभ वस्तु | विस्तृत विवरण |
|---|---|
| बुद्धिमान सीएनसी स्वचालित समायोजन | सीएनसी प्रणाली स्वचालित रूप से पट्टा व्यास परिवर्तन के बाद clamping दबाव, रोलर स्थिति और ट्रॉली गति को समायोजित करता है, लगातार वेल्डिंग के दौरान सीम बंद रखता है |
| उत्कृष्ट सिंक्रोनस हाइड्रोलिक नियंत्रण | अनुकूलित हाइड्रोलिक और नियंत्रण प्रणाली बाएं, दाएं और मध्य क्लैंपिंग रोलर्स के लिए उच्च सिंक्रनाइज़ेशन की गारंटी देती है |
| वेल्डिंग के बाद निम्न ध्रुव विरूपण | तैयार वेल्डिंग सीम पर कोई मोड़ नहीं। यदि अपस्ट्रीम मोल्डिंग प्रक्रिया विनिर्देशों को पूरा करती है तो मशीन आउटलेट पर कोई मैन्युअल घुसपैठ और सीम संरेखण की आवश्यकता नहीं है |
| स्थिर सिर से पूंछ तक वेल्डिंग | सर्वो-नियंत्रित वी आकार की ट्रॉली पोल सिर से पूंछ तक निरंतर वेल्डिंग का एहसास करती है, गैर वेल्डेड पूंछ खंड की लंबाई को कम करती है |
| ट्रिपल रोलर क्लैंपिंग डिजाइन | प्रेसिंग रोलर्स के तीन समूह सतह के दबाव को फैलाते हैं, पोल सतह पर इंडेंटेशन और खरोंच को कम करते हैं; गोल, अष्टकोणीय और कॉपर पोल के लिए उपयुक्त |
| तेज़ स्वचालित ट्रॉली वापसी | मोटर चालित त्वरित वापसी समारोह के लिए वी-प्रकार ट्रॉली, ऑपरेटर श्रम तीव्रता को कम |
| अनुकूली पिछली सीम गाइड डिवाइस | स्व-समायोज्य मार्गदर्शन संरचना, निरंतर उत्पादन के दौरान शायद ही कभी मैन्युअल कैलिब्रेशन की आवश्यकता होती है |
| विजुअल वेल्ड निगरानी | वेल्डिंग सिर पर स्थापित कैमरा आसान सीम ट्रैकिंग और अवलोकन के लिए मुख्य नियंत्रण स्क्रीन के लिए सीम छवि प्रसारित करता है |
| पानी से ठंडा आंतरिक तांबा समर्थन ब्लॉक | वेल्डिंग पैठ में काफी सुधार और लगातार वेल्ड गठन की गारंटी |
| डबल सीम पोल के लिए स्वचालित घूर्णन | अंतर्निहित उठाने रोलर तंत्र माध्यमिक वेल्डिंग के लिए स्वचालित रूप से दो-सीम पोल घुमा करने के लिए |
| सरल संचालन | पूरे उत्पादन चक्र के लिए केवल एक ऑपरेटर की आवश्यकता होती है |
| वैकल्पिक उन्नयन विन्यास | दूरस्थ दोष निदान और पैरामीटर समायोजन नेटवर्क प्रणाली; अछूता एयर कंडीशनिंग इलेक्ट्रिकल कैबिनेट; स्पेयर पार्ट्स पैकेज |
| सेवा वस्तु | सेवा विवरण |
|---|---|
| वारंटी अवधि | 12 महीने की पूर्ण मशीन वारंटी; मुख्य सर्वो मोटर्स, वेल्डिंग पावर स्रोत और सीएनसी नियंत्रक के लिए दीर्घकालिक वारंटी |
| स्पेयर पार्ट्स की आपूर्ति | फैक्ट्री लागत पर पहनने वाले स्पेयर पार्ट्स की दीर्घकालिक आपूर्ति |
| विदेशी तकनीकी सेवा | विदेशी स्थापना, कमीशन और ऑपरेटर प्रशिक्षण के लिए उपलब्ध पेशेवर इंजीनियर |
| दूरस्थ तकनीकी सहायता | ऑनलाइन रिमोट डिबगिंग, पैरामीटर अनुकूलन और त्रुटि समस्या निवारण |
| तकनीकी दस्तावेज | पूर्ण अंग्रेजी ऑपरेशन मैनुअल, वेल्डिंग प्रक्रिया गाइड और प्रशिक्षण वीडियो |
| प्रश्न | मानक उत्तर |
|---|---|
| HM1900/14000 वेल्डिंग मशीन किस प्रकार के डंडे संसाधित कर सकती है? | यह 14 मीटर लंबी गोल कॉपर पोल, अष्टकोणीय और बहुपक्षीय बहुभुज पोल (1/2/3 खोल संरचना) के लिए उपयुक्त है। प्रसंस्करण व्यास रेंज 400 ~ 1900 मिमी, लागू मोटाई 5 ~ 20 मिमी है। |
| क्या यह मशीन दो सीम वाले अष्टकोणीय ध्रुवों के लिए स्वचालित वेल्डिंग का समर्थन करती है? | हाँ. पहली वेल्डिंग सीम पूरा करने के बाद, लिफ्टिंग रोलर रैक स्वचालित रूप से उठेगा और रीलोडिंग के बिना दूसरी सीम वेल्डिंग को साकार करने के लिए पोल को घुमाएगा। |
| क्या 20 मिमी से अधिक मोटाई की प्लेटों के लिए अतिरिक्त सतह वेल्डिंग की आवश्यकता है? | मशीन क्लैंपिंग बल 25 मिमी तक सामग्री का समर्थन करता है। लेकिन 20 ~ 25 मिमी के भीतर उच्च प्रवेश की आवश्यकता वाले वर्कपीस के लिए, पिघले हुए स्टील भरना अपर्याप्त हो सकता है।हम प्राथमिक वेल्डिंग के बाद डुबोया चाप सतह वेल्डिंग जोड़ने का सुझाव. |
