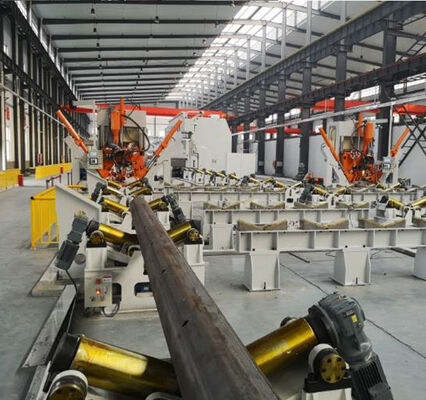

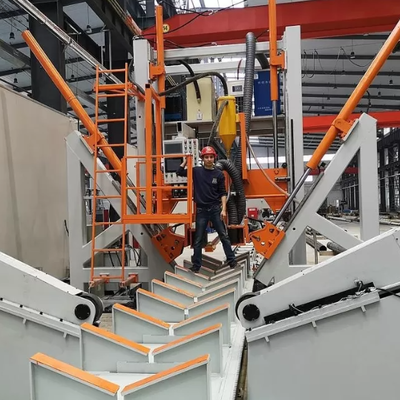

HM2500/14000 भारी शुल्क सीएनसी पोल बंद वेल्डिंग मशीन विशेष रूप से के लिए अनुकूलित हैबड़े कैलिबर के मोटी दीवारों वाले कॉपर स्टील के खंभेयह 14 मीटर के अल्ट्रा-लंबे प्रकाश ध्रुवों और संचार ध्रुवों के लिए पूरी तरह से स्वचालित अनुदैर्ध्य सीम क्लोजिंग और डुबकी आर्क वेल्डिंग का एहसास करता है।
यह उपकरण एक-टुकड़ा, दो-टुकड़ा और तीन-टुकड़ा इकट्ठे ध्रुव संरचनाओं का समर्थन करता है, जिसमें गोल कॉपर ध्रुव, अष्टकोणीय ध्रुव और बहुपक्षीय बहुभुज ध्रुव शामिल हैं।फिक्स्ड गैन्ट्री वेल्डिंग सिस्टम प्लस सर्वो सिंक्रोनस मूविंग वी-आकार ट्रॉली को अपनाना, मशीन उच्च स्थिरता के साथ हाइड्रोलिक सीम क्लोजिंग और निरंतर वेल्डिंग को सिंक्रोनस रूप से पूरा करती है।
दोहरी सीम वाले खंभे के लिए, प्रणाली स्वचालित लिफ्टिंग और खंभे के घूर्णन का समर्थन करती है, मैन्युअल रीपोजिशनिंग के बिना माध्यमिक सीम वेल्डिंग को महसूस करती है।यह बड़े व्यास के पोल विनिर्माण संयंत्रों के लिए निरंतर उत्पादन दक्षता में काफी सुधार करता है.
| पद | विवरण |
|---|---|
| उपकरण का प्रकार | पूर्ण स्वचालित सीएनसी पोल अनुदैर्ध्य सीम बंद वेल्डिंग मशीन |
| मॉडल | HM2500/14000 |
| उपयुक्त वर्कपीस | बड़े व्यास का पावर पोल, 5जी संचार पोल, उच्च मास्ट लाइट पोल, बहुभुज और शंकुयुक्त कॉपर पोल |
| वेल्डिंग प्रक्रिया | डबल पावर डबल आर्क थ्री-वायर डुबकी आर्क वेल्डिंग (DC+AC कम्पोजिट वेल्डिंग) |
| अधिकतम वेल्डिंग लंबाई | 14000 मिमी पूर्ण सिर से पूंछ तक वेल्डिंग |
| वैकल्पिक कार्य | दूरस्थ ऑनलाइन निदान, औद्योगिक वातानुकूलित विद्युत कैबिनेट, पूर्ण स्पेयर पार्ट्स सेट |
| नहीं. | पैरामीटर वस्तु | तकनीकी डेटा |
|---|---|---|
| 1 | लागू ध्रुव व्यास सीमा | 400 मिमी ~ 2500 मिमी (बड़े व्यास को छोड़कर) |
| 2 | अधिकतम प्रभावी वेल्डिंग लंबाई | 14000 मिमी |
| 3 | लागू प्लेट मोटाई और सामग्री | 5~20 मिमी (अधिकतम क्लैंपिंग क्षमता 25 मिमी); Q235, Q355, Gr65 कार्बन स्टील |
| 4 | क्लैंपिंग रोलर समूह | सिंक्रोनस हाइड्रोलिक प्रेसिंग रोलर्स के 3 सेट |
| 5 | हाइड्रोलिक पंप शक्ति | 2.2KW+2.2KW+3KW |
| 6 | वी-ट्रॉली सर्वो मोटर पावर | 7 किलोवाट का असीमित रूप से परिवर्तनीय वेग नियंत्रण |
| 7 | ऊर्ध्वाधर दबाव स्ट्रोक | 2200 मिमी (बड़े डंडे के लिए बड़े स्ट्रोक डिजाइन में सुधार) |
| 8 | कार्यस्थल की ऊंचाई | 800 मिमी |
| 9 | वेल्डिंग पावर सिस्टम | डीसी 250~1250A + एसी 250~1250A दोहरी शक्ति तीन तार डुबकी चाप वेल्डिंग |
| 10 | वेल्डिंग वायर विनिर्देश | एकल तार Φ4.0 मिमी / जुड़वां तार 2*Φ1.6 मिमी |
| 11 | वेल्डिंग गति सीमा | 0.3~1.5m/min स्टेपलेस समायोज्य |
| 12 | वेल्डिंग दिशा | कॉपर पोल के बड़े छोर से छोटे छोर तक स्वचालित वेल्डिंग |
| 13 | वेल्डिंग प्रभाव मानक | एकल पक्षीय वेल्डिंग डबल पक्षीय गठन, स्थिर प्रवेश |
| 14 | कुल मशीन वजन | 25 टन |
| 15 | समग्र आयाम | 31000 * 7000 * 6500 मिमी |
बड़े व्यास के पोल वेल्डिंग उपकरण का पूरा सेट मानकीकृत भारी शुल्क मॉड्यूल से बना है, जो लंबे समय तक भारी भार उत्पादन के लिए स्थिरता सुनिश्चित करता हैः
यह भारी-कर्तव्य बड़ी व्यास वेल्डिंग मशीन मुख्य रूप से बड़े पोल उत्पादों के बड़े पैमाने पर उत्पादन के लिए प्रयोग किया जाता हैः
| सेवा वस्तु | सेवा सामग्री |
|---|---|
| वारंटी | 12 महीने की पूर्ण मशीन वारंटी, कोर सर्वो और वेल्डिंग सिस्टम के लिए दीर्घकालिक वारंटी |
| स्पेयर पार्ट्स की आपूर्ति | पहनने योग्य भागों की दीर्घकालिक कारखाना प्रत्यक्ष आपूर्ति |
| विदेशी सेवा | विदेशी इंजीनियर स्थापना, कमीशन और प्रशिक्षण उपलब्ध |
| दूरस्थ सहायता | 24 घंटे का दूरस्थ दोष निदान और पैरामीटर समायोजन |
| तकनीकी दस्तावेज | पूर्ण अंग्रेजी ऑपरेशन मैनुअल और प्रक्रिया गाइड |
| प्रश्न | उत्तर |
|---|---|
| इस भारी-भरकम वेल्डर का अधिकतम व्यास कितना हो सकता है? | एचएम2500 मॉडल 400 मिमी से 2500 मिमी तक के बड़े व्यास का समर्थन करता है, विशेष रूप से सुपर बड़े कॉपर पावर पोल और उच्च मास्ट पोल के लिए डिज़ाइन किया गया है। |
| 2200 मिमी के सुपर बड़े प्रेसिंग स्ट्रोक का क्या फायदा है? | उन्नत लंबी स्ट्रोक 2000-2500 मिमी के बड़े पोल के लिए पर्याप्त समापन विस्थापन सुनिश्चित करती है, बड़े कैलिबर के पोल उत्पादन के दौरान अपर्याप्त सीम समापन और वेल्डिंग दोषों से बचती है। |
| क्या यह मशीन 20 मिमी से अधिक मोटी प्लेटों को वेल्ड कर सकती है? | मशीन क्लैंपिंग बल 25 मिमी मोटाई का समर्थन करता है। 20 मिमी से अधिक उच्च मानक प्रवेश आवश्यकताओं के लिए, सही वेल्ड गुणवत्ता की गारंटी के लिए माध्यमिक डूबने वाली चाप सतह वेल्डिंग की सिफारिश की जाती है। |
