| ब्रांड नाम: | CMC |
| Model Number: | 6x2000 |
| एमओक्यू: | एक सेट |
| कीमत: | According to the machine requirements |
| भुगतान की शर्तें: | टी / टी, एल / सी |
| आपूर्ति करने की क्षमता: | वास्तविक स्थिति के अनुसार |

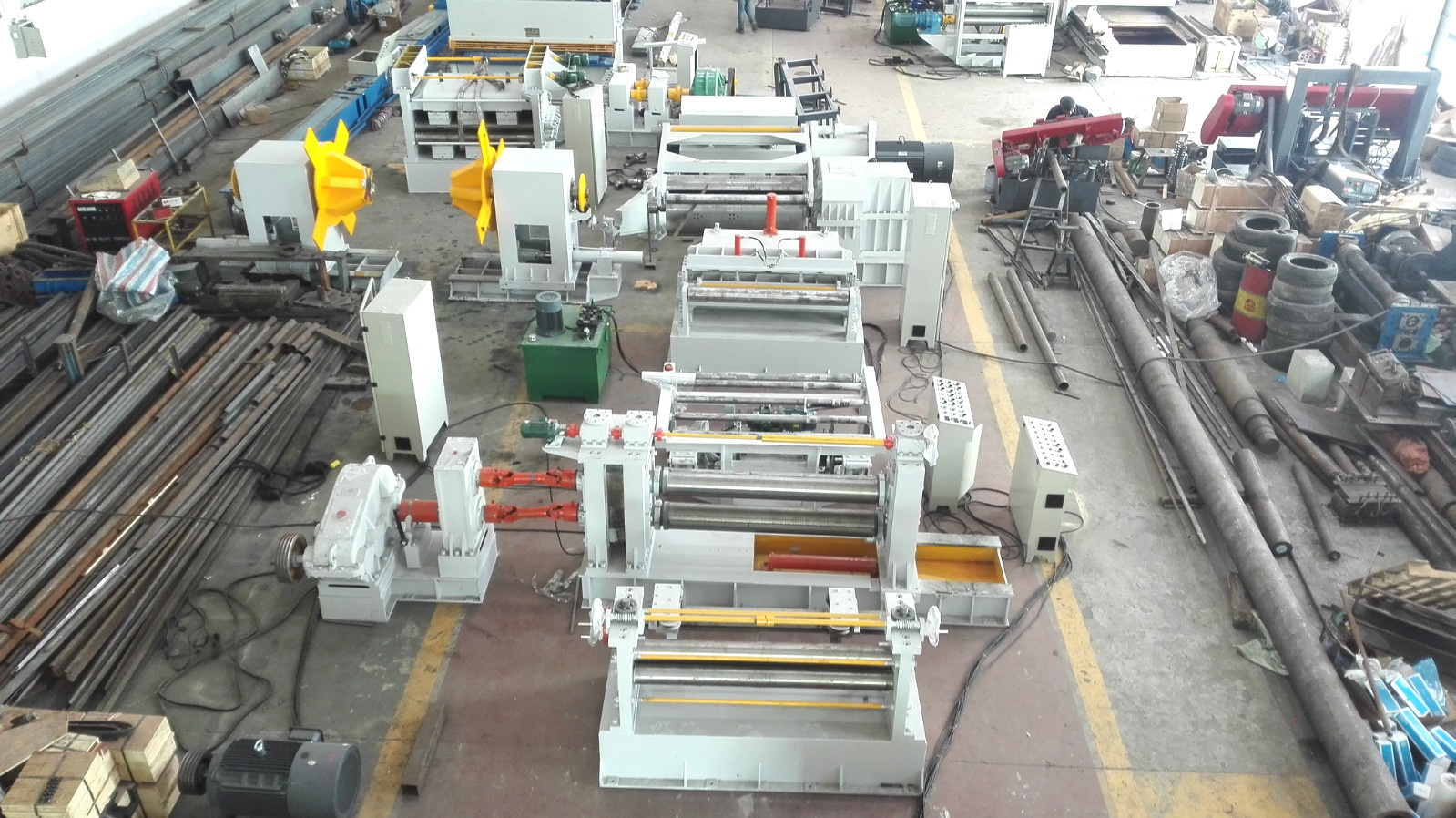

6x2000 508mm-760mm स्टील कॉइल काटने की लाइन
विवरणःसिरीज उत्पादन का उपयोगधातु की प्लेटों का डिकोइलिंग,कटाईऔरघुमावदारकोल्ड रोल्ड और हॉट रोल्ड कार्बन स्टील, सिलिकॉन स्टील, टिनप्लेट,स्टेनलेस स्टील और सभी प्रकार की धातु प्लेट की सतह को चढ़ाने के बादस्लिटिंग लाइन पीएलसी नियंत्रण, मानव-मशीन इंटरफ़ेस, उच्च स्तर के स्वचालन के अनुसार, सरल संचालन और विश्वसनीय।
सभी उपकरण का विवरणः
1हाइड्रोलिक कॉइल लोडिंग डॉली
यह डॉली इस्पात के कोइल को ले जा सकती है और इसे ऊपर और नीचे ले जा सकती है। चार पहिया गाइड रेल चलना, ऊपर और नीचे हाइड्रोलिक सिलेंडर द्वारा समाप्त होता है,डॉली के चलने को मोटर और गियरबॉक्स रिड्यूसर द्वारा समाप्त किया जाता है.

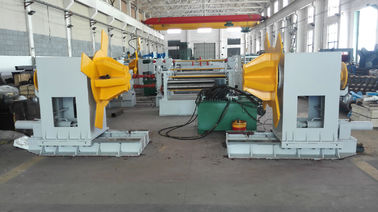

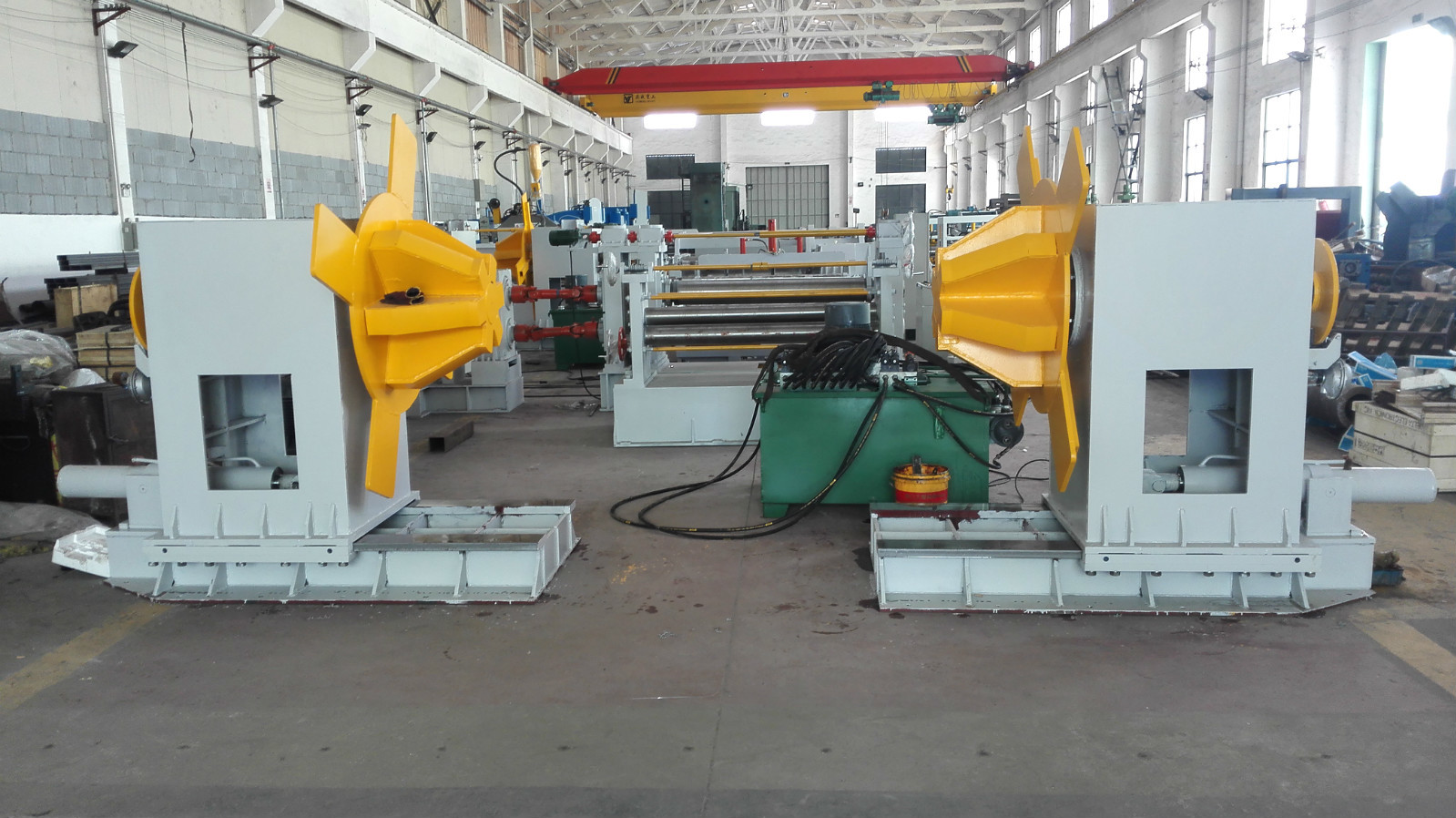

2हाइड्रोलिक डिकोइलर
डबल-हेड छाता प्रकार, जिसमें शामिल हैंःबाएं और दाएं इकाई,
खुला और बंदः हाइड्रोलिक
इसमें गाइड स्टाइल बेस, ब्रैकेट, अरेस्टर मैकेनिज्म, डेकोइलिंग शाफ्ट और छाता प्रकार का डबल हेड होता है।
डिकोइलर बाएं से दाएं घूम सकता है और एक साथ केंद्रीकृत हो सकता है।
3हल्का प्रकार हाइड्रोलिक प्रेस-गाइड, खोपड़ी का सिर, खोलने वाला, चिपकाने वाला तंत्र:
इसमें फ्रेम-स्टाइल बेस, हाइड्रोलिक प्रेस-गाइड आर्म, हाइड्रोलिक फावड़ा-हेड तंत्र, हाइड्रोलिक ओपनर तंत्र, हाइड्रोलिक पिंचिंग तंत्र आदि शामिल थे।
3.1 हाइड्रोलिक प्रेस-गाइड तंत्र: इसमें हाइड्रोलिक प्रेस-गाइड आर्म, प्रेस-गाइड स्टील व्हील, रैक व्हील और चेन ट्रांसमिशन तंत्र होते हैं, जो 5 से लैस होते हैं।5 किलोवाट की साइक्लोइड पिनव्हील स्पीड कम करने वाली मोटर आदि.
3.2 हाइड्रोलिक फावड़ा सिर तंत्र: इसमें फावड़ा सिर खोल, हाइड्रोलिक फावड़ा सिर, फावड़ा सिर हाइड्रोलिक उठाने और संतुलन तंत्र आदि होते हैं।
3.3 हाइड्रोलिक ओपनर तंत्र: इसमें मार्गदर्शन स्तंभ और मार्गदर्शन आस्तीन, हाइड्रोलिक ओपनर प्रेस-डाउन और लिफ्टिंग तंत्र आदि होते हैं।
3.4 हाइड्रोलिक पिंचिंग तंत्र: इसमें ब्रैकेट, स्लाइडिंग ब्लॉक बेस, 2 पिंचिंग रोल, ऊपरी रोल हाइड्रोलिक लिफ्टिंग एंड प्रेस-डाउन तंत्र, पावर पार्ट्स, गियरबॉक्स आदि शामिल हैं।
4.टेन्शन वर्कटेबल, लंबाई 3 मीटर
5कच्चे स्तर की इकाई
6. काटने से पहले मार्गदर्शन उपकरण
मार्गदर्शन यंत्र में काम करने वाला ब्रैकेट, मार्गदर्शक रेल, स्क्रू मंड्रेल समायोजन और केंद्रीकरण तंत्र, सक्रिय मार्गदर्शक आधार चरण, ऊर्ध्वाधर रोलर तंत्र शामिल हैं।
काटने की इकाई से पहले सभी डिवाइस।

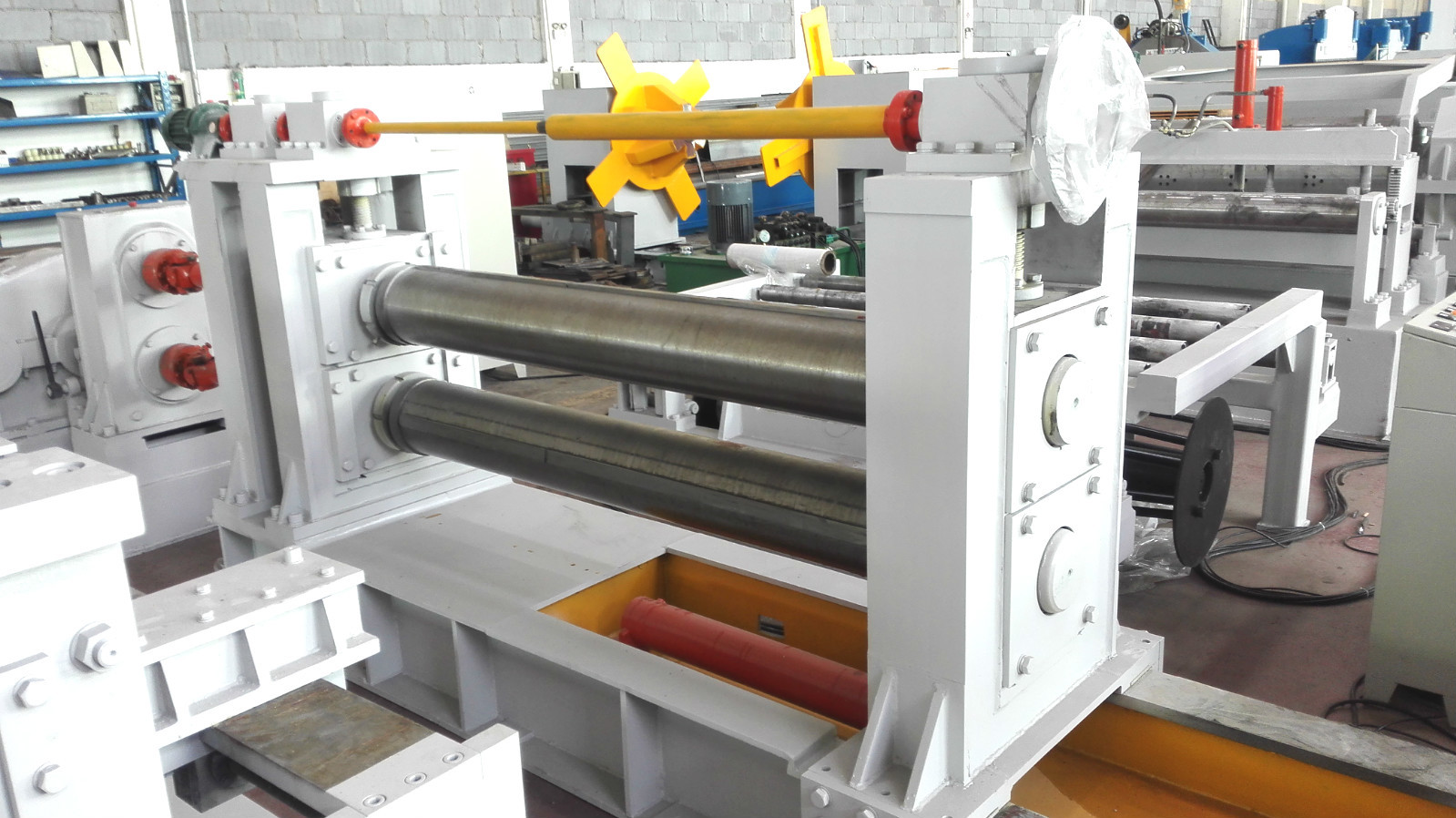

7. स्लिटिंग यूनिट:
इसमें मेनफ्रेम भाग और पावर भाग होता है।
पावर पार्ट: इसमें पावर बेस, डेसीलेटर, एसी स्पीड-एजस्टेबल मोटर, गियर डिस्ट्रीब्यूशन केस, कपलिंग, क्लच, कनेक्शन पीस, यूनिवर्सल क्रॉस ट्रांसमिशन आदि शामिल हैं।
मेनफ्रेम भागःइसमें बेस स्टेज, फिक्स्ड स्टाइल ब्रैकेट, ब्लेड शाफ्ट का बड़ा स्लाइडिंग ब्लॉक, ब्लेड शाफ्ट दो टुकड़े, एक्टिव ब्रैकेट, टूल शाफ्ट का स्लाइडिंग ब्लॉक,सक्रिय ब्रैकेट हाइड्रोलिक प्रवेश और निकास ब्लेड-चेंजिंग समायोजन तंत्र, ऊपरी उपकरण शाफ्ट इलेक्ट्रिक लिफ्टिंग & प्रेस-डाउन समायोज्य यांत्रिक, आदि
8. स्क्रैप रिवाइंड तंत्रः
इसमें ब्रैकेट, रिवाइंडिंग शाफ्ट, लेयरिंग बेस, 2 कोन रिवाइंडिंग डिस्क, चेन और स्प्रोकेट व्हील ट्रांसमिशन तंत्र, रिड्यूसर, युग्मन, मोटर आदि शामिल हैं।
कच्चे स्तर पर लाने वाली इकाई में स्तर पर लाने के लिए तीन रोलर्स होते हैं। यह निष्क्रिय मोड में है।
9. लूपिंग और ट्रांजिशन वर्कटेबल:
इसमें ब्रैकेट, असर बेस, रोलरवे, सपोर्टिंग प्लेट,
लूपिंग गड्ढा लंबाई × चौड़ाई × गहराईः तकनीकी पैरामीटर के रूप में
उभार के लिए हाइड्रोलिक सिलेंडर के साथ संक्रमण कार्य तालिका।
इसमें बाएं और दाएं दो भाग शामिल हैं।
10. पूर्व-विभाजन, तनाव तंत्र, हाइड्रोलिक प्रेस-विभाजन तंत्र, प्लेट समर्थन तंत्रः
इसमें आधार, असर आधार, पूर्व-विभाजन असर, डम्पिंग ब्रैकेट, डम्पिंग प्लेट, डम्पिंग प्लेट हाइड्रोलिक लिफ्टिंग एंड प्रेस-डाउन तंत्र, तनाव रिवर्सिंग ब्रैकेट, 2 तनाव रिफ्लेक्टर रोल,प्रेस-विभाजन ब्रैकेट, प्रेस-विभाजन शाफ्ट, प्रेस-विभाजन, हाइड्रोलिक प्रेस-डाउन और लिफ्टिंग तंत्र, हाइड्रोलिक प्लेट-समर्थन तंत्र, हाइड्रोलिक प्लेट-समर्थन लिफ्टिंग और संतुलन तंत्र,सेपरेशन शीट्स से लैस, नायलॉन स्पेसर झाड़ियों आदि

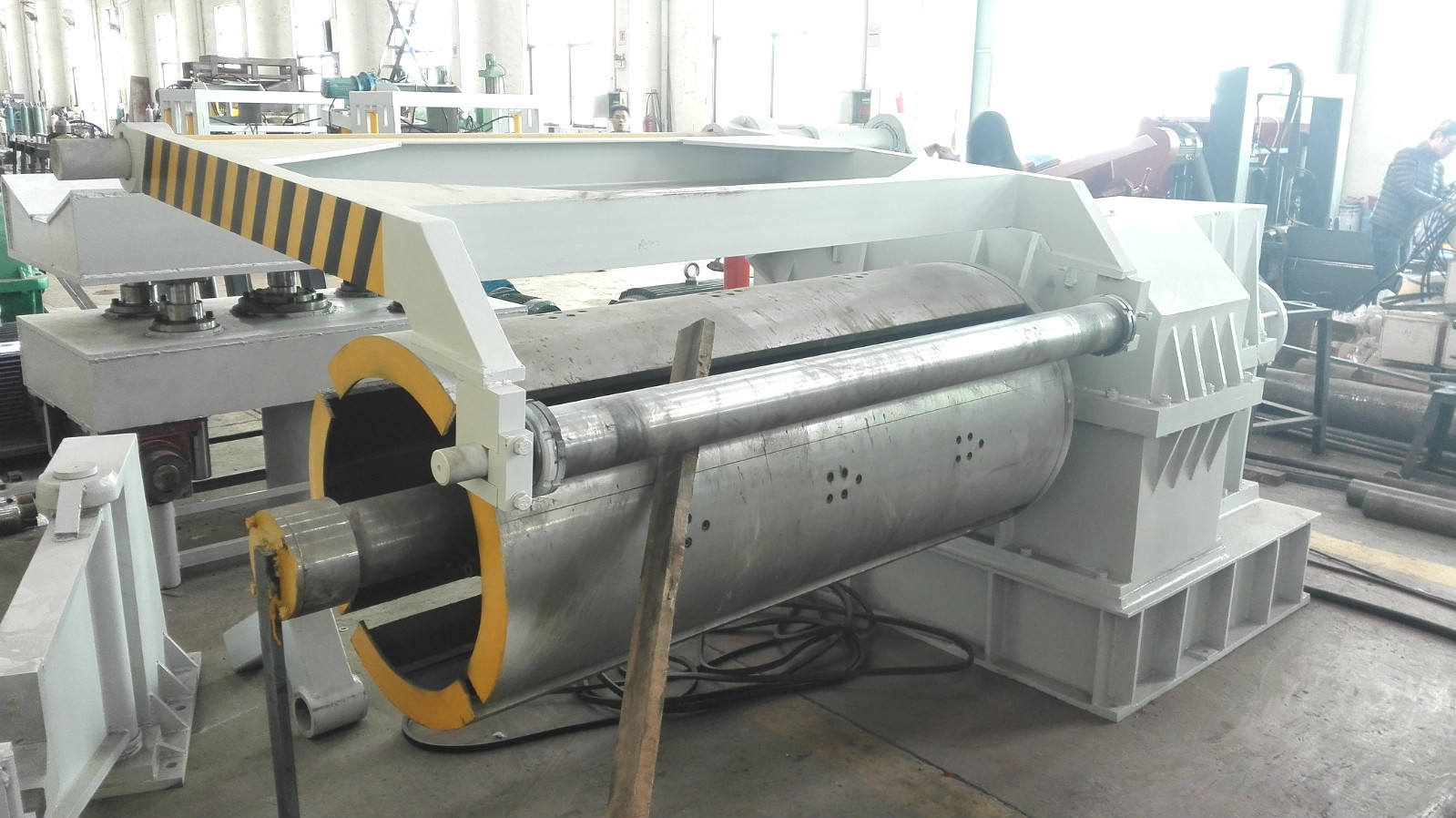

11. रिवाइलिंग यूनिट:
इसमें आधार, रिकोइलिंग रिड्यूसिंग गियर केस, रिकोइलिंग शाफ्ट, आर्क प्लेट, विस्तार-रक्षण डिस्क, विकर्ण स्लाइडिंग ब्लॉक विस्तार और प्रतिगमन तंत्र,टंगों के हाइड्रोलिक मुंह की कटिंग तंत्र, विस्तार और घूर्णी तेल सिलेंडर तंत्र, arrester तंत्र, युग्मन, हाइड्रोलिक सक्रिय समर्थन हाथ, समर्थन आधार, एसी गति-समायोज्य मोटर आदि से लैस।
12हाइड्रोलिक अनलोडिंग डॉली:
यह डॉली अलग-अलग कॉइल, हाइड्रोलिक मूव और लिफ्ट ले जा सकती है।
13विद्युत प्रणाली:
केंद्रीय नियंत्रण तालिका.
इसमें कैबिनेट, मुख्य विद्युत नियंत्रण ऑपरेटिंग कैबिनेट, सहायक ऑपरेटिंग कैबिनेट और अन्य विद्युत उपकरण शामिल हैं।
उपकरण सुरक्षा सुरक्षा सेट, आपातकालीन स्टॉप और पावर कट बटन, मशीन स्टॉप डिस्पैली लैंप आदि।
14 हाइड्रोलिक प्रणाली:
हाइड्रोलिक शक्ति 25L/मिनट
जिसमें हाइड्रोलिक स्टेशन, वाल्व, तेल टैंक, ज्वाइंट, सॉफ्ट पाइप, हार्ड पाइप आदि शामिल हैं।
स्लिटिंग ब्लेड, स्पेसर, स्पेस प्लेट, स्पेसर बैरल, रबर रिंग सूची ((नहीं मशीन के साथ, अतिरिक्त लागत की जरूरत है)
आवेदनः
यह लाइन स्टील कॉइल अनरोलिंग, प्लेट स्लिटिंग और कॉइल स्टील स्लिटिंग प्रक्रिया के लिए है
तकनीकी पैरामीटर:
कच्चा माल अधिकतम मोटाई 6 मिमी, न्यूनतम मोटाई 2.5 मिमी गर्म लुढ़का हुआ हल्का स्टील।
सामग्री की चौड़ाईः800-1550 मिमी
इस्पात कॉइल का वजनःअधिकतम 25 टन
स्टील कॉइल का आंतरिक व्यासः508mm-760mm
स्टील कॉइल का बाहरी व्यास: अधिकतम.2000 मिमी
चिंच रोलर व्यासः 190 मिमी
चिपकाने वाले रोलर मोटर की शक्तिः 2.2kw, गियरबॉक्स मॉडलः BWD13, दरः187
चिपकाने वाले रोलर की कार्य गतिः 3 मीटर/मिनट
कच्चे समतल रोलर की मात्राः 3, ऊपर एक, नीचे दो।
कच्चे समतल रोलर का व्यासः 125 मिमी
समाप्त उत्पादों को काटने के लिए, काटने की चौड़ाई सहिष्णुताः ±0.20 मिमी
समाप्त उत्पादों को काटने के लिए, कॉइल का अधिकतम वजनः 15 टन
समाप्त उत्पादों को काटने के लिए, स्टील कॉइल का आंतरिक व्यासः 760 मिमी
स्लिटिंग यूनिट की मोटाईः 2.5 ~ 4.5 मिमी, C245
लूपिंग गड्ढा विनिर्देशः 5500×2200mm×2500mm लंबाई×चौड़ाई×गहन
काटने वाले शाफ्ट का व्यासः 220 मिमी
काटने वाली शाफ्ट सामग्री:40Cr
स्लिटिंग यूनिट मुख्य मोटर शक्तिः 37kw (960RPM), गियर बॉक्स 650
ब्लेड, स्पेसर, रबर रिंग का विवरण, संलग्न सूची देखें।
काटने वाले ब्लेड सामग्रीः H13K, कठोरता HRC55-58
स्क्रैप रिवाइंड तंत्र मुख्य मोटर शक्तिः YLJ6.3KG/M
रिवाइंडिंग गति, मोटाई 4.5 मिमी, अधिकतम 20m/min. मोटाई 2.5 मिमी, अधिकतम 25m/min AC आवृत्ति गति समायोज्य
रिवाइंडिंग यूनिट मुख्य मोटर शक्तिः 90kw ((960rpm), गियरबॉक्सः 850
आयाम का विवरण, संलग्न चित्र देखें
