1) शीट प्लेट संरचना को अपनाया जाता है। हाइड्रोलिक ट्रांसमिशन और संचायक रिटर्न के साथ, एक आसान ऑपरेशन के विशिष्ट, विश्वसनीय प्रदर्शन, और अच्छा प्रदर्शन। डिजिटल डिस्प्ले सिस्टम के साथ सुसज्जित।
2) हाइड्रोलिक चालित और रिटर्निंग स्ट्रोक नाइट्रोजन सिलेंडर द्वारा सुचारू रूप से और शीघ्रता से सक्रिय होता है। ब्लेड की निकासी को हाथ के पहिये द्वारा समायोजित किया जा सकता है, समायोजित मूल्य संकेत प्लेट पर प्रदर्शित होता है।
3) रोलिंग सामग्री समर्थन गेंद प्रदान की जाती है, शीट बार के साथ मछली की पूंछ को कम करने और घर्षण प्रतिरोध को कम करने के लिए।

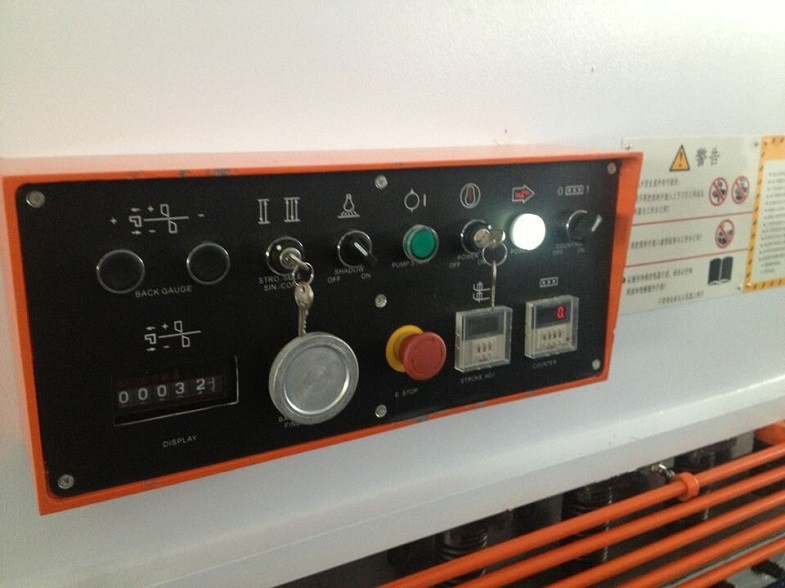

4) मशीन टूल को डिजिटल डिस्प्ले, सॉफ्ट लिमिट और साथ ही वन-वे पोजिशन क्लीयरेंस के लिए प्रॉम्प्ट और शीयरिंग के लिए ऑटोमैटिक काउंटिंग की सुविधा दी गई है।
5) मशीन सुरक्षित संचालन के लिए सुरक्षा बाड़ का उपयोग करती है।
| आदर्श | स्ट्रोक की संख्या | बेक गेज रेंज | काटने का कोण | मुखयमोटर | आयाम |
| QC12Y-8 × 2500 | 14 | 20-600 | 1 ° 30 ' | 1 1 | 3140 * 1610 * 1660 |
| QC12Y-8 × 3200 | 10 | 20-600 | 1 ° 30 ' | 1 1 | 3840 * 1610 * 1660 |
| QC12Y-8 × 4000 | 8 | 20-600 | 1 ° 30 ' | 1 1 | 4700 * 1690 * 1830 |
| QC12Y-8 × 5000 | 7 | 20-800 | 1 ° 30 ' | 15 | 5860 * 2252 * 2215 |
| QC12Y-8 × 6000 | 6 | 20-800 | 1 ° 30 ' | 15 | 6870 * 2468 * 2410 |
| QC12Y-10 × 2500 | 10 | 20-600 | 2 ° | 15 | 3400 * 1690 * 1800 |
| QC12Y-10 × 3200 | 8 | 20-600 | 1 ° 48 ' | 15 | 4100 * 1690 * 1900 |
| QC12Y-10 × 4000 | 12 | 20-800 | 1 ° 54 ' | 18.5 | 4850 * 2152 * 2090 |
हाइड्रॉलिक सिस्टम:
- एकीकृत हाइड्रोलिक नियंत्रण प्रणाली को अपनाना, रखरखाव के लिए अधिक विश्वसनीय और आसान। हाइड्रोलिक प्रणाली में मोटर, तेल पंप और वाल्व समूह होते हैं और यह तेल बॉक्स के शीर्ष पर स्थापित होता है।
- हर पूर्ण कार्य चक्र हाइड्रोलिक वाल्व के नियंत्रण के माध्यम से प्राप्त किया जा सकता है। दूरस्थ समायोजन वाल्व दीवार बोर्ड के दाईं ओर काम के दबाव को समायोजित कर सकता है।
- सिलेंडर में सभी मुहरें आयात की जाती हैं, सबसे प्रसिद्ध ब्रांड, अच्छी गुणवत्ता और उच्च प्रदर्शन
-ऑवरलोड अतिप्रवाह संरक्षण हाइड्रोलिक प्रणाली के लिए बनाया गया है, जो कोई रिसाव नहीं होने का आश्वासन दे सकता है, और तेल स्तर को सीधे पढ़ा या देखा जा सकता है
काटने नियंत्रण प्रणाली:
- इस मशीनिंग उपकरण का कटिंग समय एक एस्टन E10 NC पर प्रदर्शित होता है और ब्लॉक आकार और संख्या प्रदर्शन के बाद कट को सटीक रूप से दिखाता है।
- शीट की समानता को काट दिया जाना चाहिए और कतरनी आकार की शुद्धता सुनिश्चित की जा सकती है। कट स्ट्रोक और कट समय को भी नियंत्रित किया जा सकता है।
- लाइट अलाइनमेंट डिवाइस कटिंग के लिए ड्राइंग लाइन को आसान बनाता है, स्टैंडर्ड फ्रंट सपोर्ट शीट फ्रेम, स्टैंडर्ड ब्लेड का एक सेट
- सिस्टम एक सहायक ऊर्जा के रूप में एक मूत्राशय-प्रकार हाइड्रोलिक संचायक का उपयोग करता है, दबाव सदमे को अवशोषित करता है, मशीन चिकनी, कम शोर चला रहा है।
ब्लेड समायोज्य और काटने परिशुद्धता:

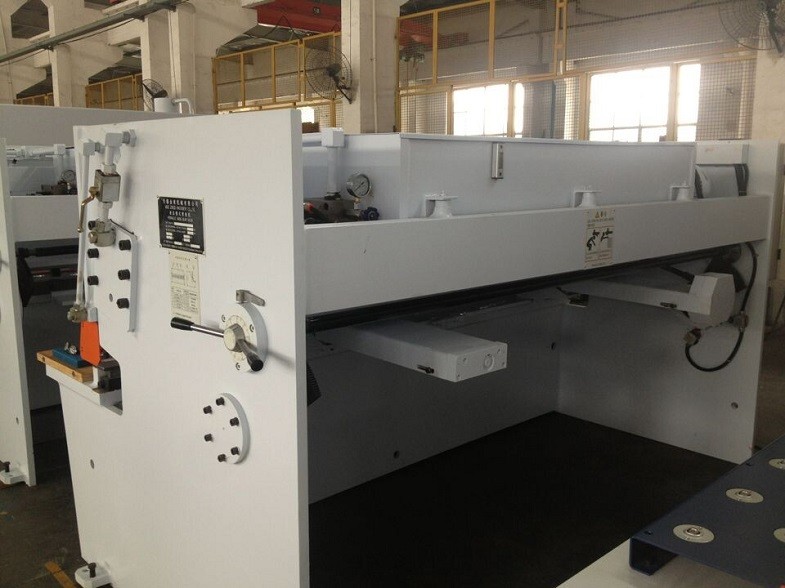

- ब्लेड की निकासी को तेजी से और सही ढंग से समायोजित करने के लिए हैंडव्हील को अपनाएं, सेक्शन में शियरिंग, शैडो-लाइन कटिंग।
- आयताकार मोनोब्लॉक ब्लेड में 4 कटिंग किनारों के साथ लंबे जीवन की विशेषता होती है, गुणवत्ता वाले उच्च-कार्बन उच्च-क्रोम ब्लेड डी 2 गुणवत्ता।
- बाल काटना कोण चर है, जो शीट धातु के बाल काटना विरूपण को कम कर सकता है और बहुत मोटी शीट धातु का कतरनी कर सकता है।
- सिस्टम एक सहायक ऊर्जा के रूप में एक मूत्राशय-प्रकार हाइड्रोलिक संचायक का उपयोग करता है, दबाव सदमे को अवशोषित करता है, मशीन चिकनी, कम शोर चला रहा है।
अग्रिम प्रौद्योगिकी और प्रक्रियाएँ:
वैकल्पिक: हॉलैंड डेलेम DAC350, DAC360, DAC310 या एस्टुन E200 cnc नियंत्रक स्वचालित रूप से बैकगेज, कटिंग स्ट्रोक, कटिंग एंगल और ब्लेड्स गैप को एक साथ नियंत्रित करता है, जिससे वर्कपीस की संख्या सही हो।
- यूरोपीय प्रमुख इलेक्ट्रिक्स और हाइड्रोलिक वाल्व उन्नत अभिन्न हाइड्रोलिक प्रणाली के साथ अच्छा reliablity- जर्मनी से आयातित।
-X अक्ष बैक गेज क्लीयरेंस E10s द्वारा नियंत्रित किया जाता है जो एक उच्च कटिंग सटीकता सुनिश्चित करता है, बैकगैज विथ ऑप्शनल बॉल स्क्रू और लाइन गाइड रेल ,, बैकॉग का अधिकतम स्ट्रोक 1000 मिमी का एहसास कर सकता है।
