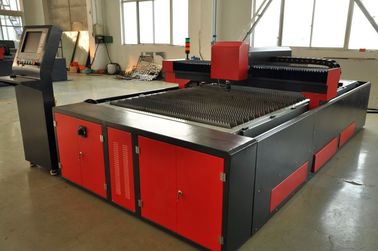

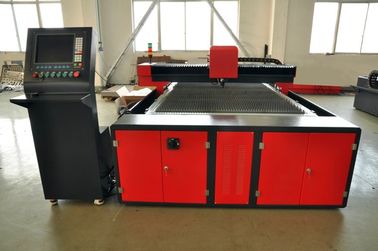

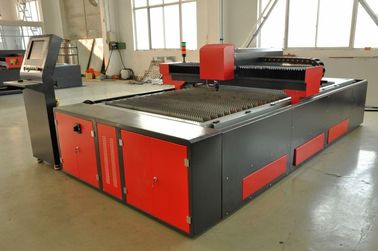

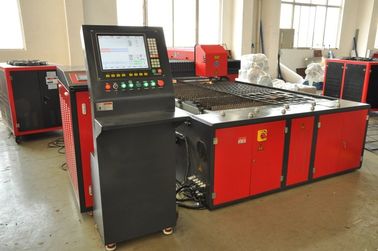

शीट धातु के लिए 500W उच्च परिशुद्धता सीएनसी यैग लेजर काटने की मशीन 1500 एक्स 3000

शीट धातु के लिए 500W उच्च परिशुद्धता सीएनसी यैग लेजर काटने की मशीन 1500 एक्स 3000

Brand Name: CMC
Model Number: YAG3015
MOQ: 1
कीमत: According detail requirement
Payment Terms: भुगतान नीचे 30% टी / टी, 70% टी / टी शिपिंग से पहले
Supply Ability: आवश्यकता के अनुसार
Detail Information
उत्पत्ति के प्लेस:
Wuxi, चीन
प्रमाणन:
ISO9001
पैकेजिंग विवरण:
कंटेनर शिपिंग के लिए उपयुक्त
आपूर्ति की क्षमता:
आवश्यकता के अनुसार
प्रमुखता देना:

सीएनसी याग लेजर काटने की मशीन

Product Description

शीट धातु के लिए सीएनसी यैग लेजर कटिंग मशीन 500W 1500 एक्स 3000

1. नमूना प्रसंस्करण को काटने के प्रभाव चार्ट

विज्ञापन शब्द, शीट मेटल प्रोसेसिंग, कार्य टुकड़ा काटने

2. विशेषताएं



2.1 उच्च परिशुद्धता: सटीक भागों और कला शब्द और चार्ट के प्रकार पर काटने के लिए लागू होना चाहिए।

2.2 फास्ट गति: यह पंक्ति कटौती से 200 गुना अधिक है।

2.3 छोटे गर्मी का स्नेह, विरूपण के लिए आसान नहीं। सीम काटना फ्लैट और सुंदर है, बाद में प्रसंस्करण के लिए कोई ज़रूरत नहीं है।

2.4 उच्च कीमत अनुपात: मूल्य इसी तरह के प्रदर्शन का एक तिहाई है सीओ 2 लेजर काटने की मशीन, और एक ही प्रभाव सीएनसी मशीन के दो पांचवें भाग।

2.5 कम लागत: यह एक ही सीओ 2 लेजर काटने की मशीन के एक दसवें से आठवें है। प्रति घंटे 4.8-6.4 प्रति घंटे की लागत है। CO2 लेजर काटने की मशीन की लागत प्रति घंटे 24-38.4 डॉलर है।

2.6 निम्न लागत को बनाए रखने के बाद: यह एक ही सीओ 2 लेजर काटने की मशीन के केवल एक दसवीं और एक तिहाई से एक ही प्रभाव सीएनसी मशीन का एक चौथाई है।

2.7 स्थिर कार्य निरंतर उत्पादन की गारंटी देता है। ठोस YAG लेजर लेजर क्षेत्र में सबसे स्थिर और परिपक्व उत्पादों में से एक है।

2.8 सीएनसी मशीनों की तुलना में फायदे:

(1) यह जटिल संरचना के प्रकार के प्रसंस्करण को समाप्त कर सकता है। यह कंप्यूटर पर खींचा किसी भी आकार में कटौती कर सकता है

(2) मोड खोलने की कोई ज़रूरत नहीं है जैसे ही कंप्यूटर पर चार्ट तैयार किया जाता है, उत्पाद उतना ही पूरा हो जाएगा। यह नए उत्पादों को जल्दी से विकसित कर सकता है और लागत को कम कर सकता है।

(3) इसमें स्वत: ट्रेसिंग सिस्टम है, इसलिए यह फ्लैट काटने और बीहड़ सतह काटने दोनों को कर सकता है।

(4) सीएनसी मशीन जटिल तकनीकी आवश्यकताओं को पूरा नहीं कर सकते, लेकिन लेजर कटर कर सकते हैं।

(5) चिकनी सतह और उच्च स्तर के उत्पाद, सीएनसी मशीन नहीं कर सकते।

(6) आकार का गठन बॉक्स (0.5 एम की मोटाई के भीतर) को डिवाइस की जरूरत है जो छेद और खांचे के साथ कर सकते हैं। सीएनसी मशीन इसके साथ नहीं कर सकती, लेकिन YAG-3015 लेजर काटने की मशीन इसे हल कर सकती है।

3. एप्लाइड सामग्री

स्टेनलेस स्टील, कार्बन स्टील, मिश्र धातु इस्पात, स्प्रिंग स्टील, एल्यूमिनियम, तांबे, टाइटेनियम आदि में प्लेट या ट्यूब पर काटने के लिए लागू है। यह कठिन भंगुर मिश्र धातु इस्पात के प्रकार पर उत्कृष्ट प्रसंस्करण प्रभाव है।

4. आवेदन फ़ील्ड

शीट मेटल प्रसंस्करण, धातु के बर्तन, रसोई के उपकरण, उच्च-स्थिर डिवाइस, इलेक्ट्रिक कंट्रोल बॉक्स, ऑटो पार्ट्स, चश्मा, पोस्टर, शिल्प, प्रकाश व्यवस्था और सटीक भागों में व्यापक रूप से इस्तेमाल किया जाता है।

5. उपकरण विशेषताओं और तकनीकी लाभ

YAG-3015 लेजर काटने की मशीन शक्तिशाली लेजर द्वारा जनरेटर के रूप में क्सीनन दीपक के साथ, त्वरित पिघलने और वाष्पीकरण पैदा करने के उद्देश्य पर केंद्रित है। स्वचालित काटने को डिजिटल मैकेनिक सिस्टम द्वारा नियंत्रित किया जाता है इस मशीन ने लेजर, डिजिटल और सटीक यांत्रिकी की तकनीकों को सघन कर दिया है।

  1. स्प्लिट प्रकार डिजाइन और स्वतंत्र ऑपरेशन टेबल। यह स्थिति के अनुसार स्थानांतरित किया जा सकता है आरामदायक और आसान संचालन
  2. आयातित सर्वो मोटर काम कर रहे मेज, यात्रा क्षेत्र 1500 मिमी * 3000 मिमी

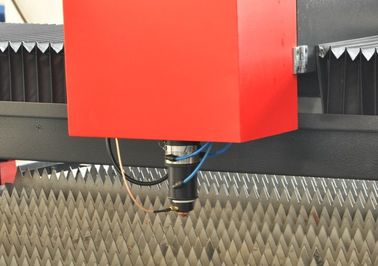

  3. लेजर सिर Z अक्ष के माध्यम से समायोजित किया जा सकता है, यात्रा क्षेत्र 0-120 मिमी
  4. मजबूत काटने की क्षमता: 500W प्रकार स्टेनलेस स्टील को 4 मिमी तक काट सकता है।
  5. कम कटौती लागत: यह हवा में कटौती कर सकती है, और इसकी लागत 2.4 अमरीकी डॉलर है - 3.2। सटीक लागत बिजली 13-15 डिग्री प्रति घंटे, प्रकाश स्रोत लैंप USD 0.288-0.32 प्रति घंटे, लेंस सुरक्षा USD 0.08 - 0.16 प्रति घंटे, और कोई अन्य लागत नहीं शामिल है। यदि आप ओ 2 या एन 2 का उपयोग करते हैं , तो लागत को USD 1.6 - 1.92 तक बढ़ाना चाहिए। (जैसा कि आकार और मोटाई अलग हैं, गैस की खपत अलग होगी।)
  6. फास्ट काटने की गति, उच्च दक्षता, सुरक्षित संचालन, और स्थिर प्रदर्शन।
  7. अच्छी गुणवत्ता, छोटे विरूपण चिकनी और अच्छे लगते हैं।
  8. सटीक कटौती की गारंटी के लिए आयातित सर्वो मोटर और गियरिंग सिस्टम उच्च कटौती परिशुद्धता
  9. समर्पित सॉफ्टवेयर सक्षम बनाता है ग्राफिक या पाठ को तुरन्त डिज़ाइन या संसाधित किया जा सके। लचीले और आसान संचालन
  10. लेजर बीम समय या स्पेस स्पेक्ट्रोफोटोमीटर में महसूस करना आसान है। यह एक ही समय या मल्टी-स्टेशन ऑर्डर प्रसंस्करण पर कई बीम प्रसंस्करण कर सकता है।

6. उपकरण के घटकों

यह मुख्य रूप से पल्स YAG लेजर, पल्स लेजर पावर, लेजर कूलिंग सिस्टम, बाहरी प्रकाश पथ प्रणाली, नियंत्रण प्रणाली आदि से बना है।

1, सिस्टम संरचना

मद नाम

मात्रा

(टुकड़ा)

टिप्पणियों
1 पल्स यैग लेजर 1 अमेरिकी विशेष प्रौद्योगिकी संरचना मानसिक मशाल
2 लेजर इलेक्ट्रिक नियंत्रक 1 विद्युत नियंत्रित उच्च आवृत्ति पल्स
3 विशेष शीतलन प्रणाली 1 विशेष लेजर उपकरण
4

ऑप्टिकल प्रणाली

स्पीड विस्तार लेंस

स्पेक्ट्रोस्कोप

लेंस को केंद्रित करना

1 जर्मन तकनीक को अपनाने और विशेष रूप से डिजाइन किया गया। ऑप्टिकल लेंस सीधे facular की गुणवत्ता को प्रभावित करते हैं, सीवन और निकला हुआ किनारा काटने की गुणवत्ता, गति और मोटाई काटने को प्रभावित करते हैं।
5 आयातित सर्वो मोटर 1 आयातित पैनासोनिक सर्वो मोटर और आयातित स्क्रू और ताइवान से रेल
6 नियंत्रण प्रणाली 1 सीएनसी
7 लेजर संकेत प्रणाली 1 सेमीकंडक्टर (लाल प्रकाश)

ठोस लेजर काटने की मशीन के तकनीकी प्रदर्शन को सुधारने के लिए मुख्य उपकरण लेजर इलेक्ट्रिक नियंत्रक, लेजर मशाल और ऑप्टिकल लेंस हैं। तीन भागों काटने की मशीन के लेजर तकनीकी स्तर का निर्णय लेते हैं। हमें पता है कि तीन हिस्सों के नवाचार द्वारा एशिया में अग्रणी स्थान पर काटने वाले तकनीकी प्रदर्शन खड़ा है।

2, मुख्य उपकरण

प्रमुख तत्व सरल वर्णन टिप्पणियों
लेज़र अमेरिकी तकनीकी लेजर मशाल भाग ए भाग बी की प्राधिकरण के बिना अपने आप से 600W प्रकार की सील कारखाने को नहीं हटाएगा।
लेजर पावर पल्स लेजर पावर विशेष यैग कटर
सीएनसी ऑपरेशन टेबल यह इस्पात संरचना वेल्डिंग, तनाव विफलता प्रसंस्करण, भारी शुल्क रैक संरचना, आयातित रोलिंग स्क्रू टीबीआई, लाइनर रेल HIWIN और पैनासोनिक सर्वो मोटर को गोद लेती है। इसमें डिस्चार्जिंग के सहायक उपकरण हैं, कसकर दबाकर और रिक्त करना।

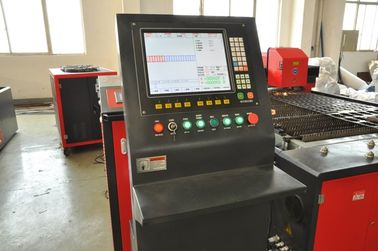

नियंत्रण प्रणाली एफएलएसके एफ -7500
नेस्टिंग सॉफ्टवेयर InteGNPS
शीतलन प्रणाली डबल परिसंचरण प्रणाली, तापमान अलार्म, प्रवाह संरक्षण और जल स्तर सुरक्षा। पावर आवृत्ति 7 पी
ऊँचाई नियंत्रक एचआईडी सीएनसी -300

3, मुख्य तकनीकी पैरामीटर:

तकनीकी संकेतक तकनीकी पैमाने
वेव लंबाई 1064nm
मैक्स। लेजर पावर 500W
पल्स चौड़ाई 0.2 ~ 20ms लगातार समायोज्य
पल्स आवृत्ति 1 ~ 500 हर्ट्ज लगातार समायोज्य
पोजिशनिंग लाल बत्ती संकेत
प्रभावी संसाधन क्षेत्र 1500 मिमी * 3000 मिमी
एक्स / वाई अक्ष दोहराया स्थिति सटीकता ± 0.03 mm
फोटो प्रारूप का समर्थन करना डीएक्सएफ, डीडब्ल्यूजी, पीएलटी, आदि (ऑटो सीएडी सॉफ्टवेयर, कोरल ड्रा सॉफ्टवेयर का समर्थन)
कुल बिजली खपत ≤ 30 किलोवाट
बिजली की आपूर्ति 3 चरणों, 4 तार, एसी, 380 वी, 50 हर्ट्ज, 60 ए
कुल आयाम (एल × डब्ल्यू × एच) 4560mm × 2450mm × 1560mm
