| Brand Name: | CMC |
| Model Number: | FL-3015 |
| MOQ: | 1 |
| कीमत: | According detail requirement |
| Payment Terms: | भुगतान नीचे 30% टी / टी, 70% टी / टी शिपिंग से पहले |
| Supply Ability: | आवश्यकता के अनुसार |

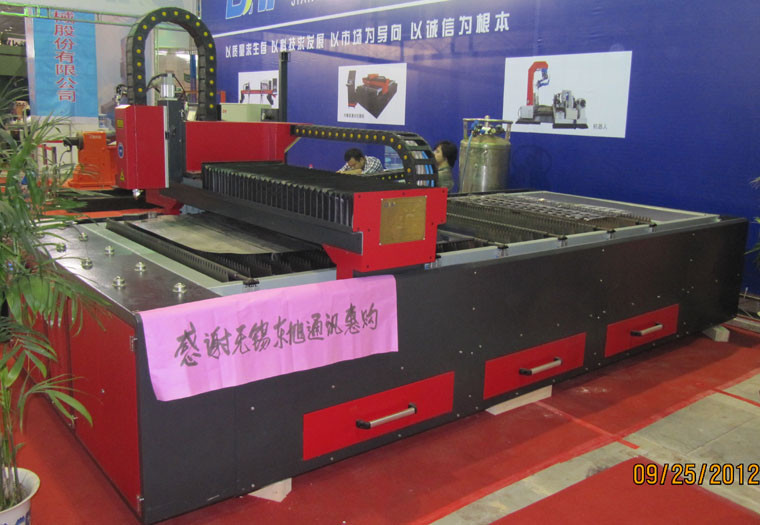

500W-FL-3015 फाइबर लेजर काटने की मशीन फाइबर लेजर बिजली souce, मशीन शरीर, नियंत्रण बॉक्स, वायु शोधन प्रणाली और सीएनसी नियंत्रण प्रणाली से बना है।
तकनीकी विनिर्देश
| ऑप्टिकल पैरामीटर | इकाई | 500W |
| रनिंग मोड | सीडब्ल्यू, QCW | |
| केंद्र विकिरण तरंग दैर्ध्य | एनएम | 1070-1080 |
| मानक आउटपुट पावर | डब्ल्यू | 500 |
| बीम गुणवत्ता | मिमी * mrad | 4 |
| गति को समायोजित करना | kHz | 5 |
| ट्रांसमिशन फाइबर व्यास | सुक्ष्ममापी | ≥50 |
| उत्पादन शक्ति स्थिरता (लंबी अवधि) | % | ± 2 |
| शक्ति | VAC | 400-460 |
| बिजली की खपत | किलोवाट | 2 |
सिस्टम संरचना
| सीरीयल नम्बर। | नाम | मात्रा (टुकड़ा) | टिप्पणियों |
| 1 | फाइबर लेजर | 1 | मूल आयातित |
| 2 | ऑप्टिकल प्रणाली स्पीड विस्तार लेंस स्पेक्ट्रोस्कोप लेंस को केंद्रित करना | 1 | जर्मन तकनीक को अपनाया गया और विशेष रूप से डिजाइन किया गया। ऑप्टिकल लेंस सीधे facular की गुणवत्ता को प्रभावित करते हैं, सीवन और निकला हुआ किनारा काटने की गुणवत्ता, गति और मोटाई को काटने पर असर पड़ता है। |
| 3 | पैनासोनिक सर्वो मोटर | 1 | पैनासोनिक सर्वो मोटर और पैनासोनिक ड्राइवर। ताइवान से आयातित स्क्रू और रेल |
| 4 | नियंत्रण प्रणाली | 1 | पीसी |
| 5 | लेजर संकेत प्रणाली | 1 | सेमीकंडक्टर (लाल प्रकाश) |
मुख्य उपकरण अच्छी सुविधाओं के लिए नेतृत्व: लेजर जनरेटर और ऑप्टिकल लेंस। हम श्नाइडर इलेक्ट्रिकल घटकों का उपयोग करते हैं
| सीएनसी ऑपरेशन टेबल | यह इस्पात संरचना वेल्डिंग, तनाव विफलता प्रसंस्करण, भारी शुल्क रैक संरचना, आयातित रोलिंग स्क्रू टीबीआई, लाइनर रेल HIWIN और पैनासोनिक सर्वो मोटर को गोद लेती है। | इसमें डिस्चार्जिंग के सहायक उपकरण हैं, कसकर दबाकर और रिक्त करना। |
मुख्य तकनीकी पैरामीटर
| विशिष्टता | पैरामीटर |
| लेजर लंबाई | 1064nm |
| मैक्स। लेजर पावर | 1000 वाट |
| पोजिशनिंग | लाल बत्ती संकेत |
| प्रभावी संसाधन क्षेत्र | 1500 मिमी * 3000 मिमी |
| एक्स / वाई अक्ष दोहराएँ स्थिति सटीक | ± 0.03 mm |
| मैक्स। कार्बन इस्पात की मोटाई काटने | ≤ 8 मिमी |
| मैक्स। कार्बन इस्पात की गति को काटने | 0.8 मिमी मोटाई स्टेनलेस स्टील, 12-14 मीटर / मिनट, 1.0 मिमी मोटाई स्टेनलेस स्टील, 10-12 मी / मिनट |
| सहायता दस्तावेज़ | डीएक्सएफ आदि। (ऑटो सीएडी सॉफ्टवेयर, कोरल ड्रॉवेयर सॉफ्टवेयर का समर्थन) |
| कुल बिजली खपत | ≤ 20 किलोवाट |
| बिजली की आपूर्ति | 3 चरणों 4 तार एसी 380V, 50 हर्ट्ज / 60Hz / 60A |
पैरामीटर काटना
| मोटाई (मिमी) | सामग्री | मैक्स काटने की गति (मी / मिनट) | सहायक गैस |
| 1 | सुश्री | 8 | ऑक्सीजन |
| 2 | 4.5 | ||
| 3 | 3 | ||
| 4 | 2 | ||
| 5 | 1.5 | ||
| 6 | 0.8 | ||
| 1 | एसएस | 6 | नाइट्रोजन |
| 2 | 3 | ||
| 3 | 1.5 | ||
| 1 | एल्यूमीनियम मिश्र धातु | 3 | |
| 2 | 1.5 |
तकनीकी पैमाने
| आदर्श | FL-3015 |
| लेजर तरंगदैर्ध्य | 1070nm |
| मैक्स लेजर पावर | 500W (CW) |
| कार्य क्षेत्र | 3000mmX1500mm |
| एक्स अक्ष स्ट्रोक | 3000 मी |
| वाई अक्ष स्ट्रोक | 1500 मीटर |
| एक्स, वाई अक्ष स्थिति सटीकता | ± 0.05 मिमी |
| एक्स, वाई, जेड एक्सिस दोहराती स्थिति सटीकता | ± 0.03 mm |
| एक्स, वाई एकल अक्ष अधिकतम नो ड्यूटी गति | बीस मिनट |
| एक्स / वाई अक्ष अधिकतम संपर्क गति | 40min |
| एक्स / वाई अधिकतम अक्षीय त्वरण | 1.0g |
| सीएनसी प्रणाली | लेजर कट |
| मैक्स लोडिंग वेट | 500KG |
| अवस्था | 3 |
| रेटेड वोल्टेज | 380V |
| आवृत्ति | 50 हर्ट्ज |
| मुख्य शक्ति का संरक्षण स्तर | IP54 |
| पूरे वजन | 2250KG |
| आइटम | पैरामीटर |
| लेजर लंबाई | 1064nm |
| मैक्स। लेजर पावर | 1000 वाट |
| पोजिशनिंग | लाल बत्ती संकेत |
| प्रभावी संसाधन क्षेत्र | 1500 मिमी * 3000 मिमी |
| एक्स / वाई अक्ष दोहराएँ स्थिति सटीक | ± 0.03 mm |
| मैक्स। कार्बन इस्पात की मोटाई काटने | ≤ 8 मिमी |
| मैक्स। कार्बन इस्पात की गति को काटने | 0.8 मिमी मोटाई स्टेनलेस स्टील, 12-14 मीटर / मिनट, 1.0 मिमी मोटाई स्टेनलेस स्टील, 10-12 मी / मिनट |
| सहायता दस्तावेज़ | डीएक्सएफ आदि। (ऑटो सीएडी सॉफ्टवेयर, कोरल ड्रॉवेयर सॉफ्टवेयर का समर्थन) |
| कुल बिजली खपत | ≤ 20 किलोवाट |
| बिजली की आपूर्ति | 3 चरणों 4 तार एसी 380V, 50 हर्ट्ज / 60Hz / 60A |
FL-3015 फाइबर लेजर काटना मशीन, जर्मनी में आईपीजी लेजर समूह से आयातित मूल फाइबर लेजर के साथ, त्वरित पिघलने और वाष्पीकरण के कारण वस्तु पर केंद्रित शक्तिशाली लेजर द्वारा प्राप्त किया जाता है। स्वचालित काटने को डिजिटल मैकेनिक सिस्टम द्वारा नियंत्रित किया जाता है इस मशीन ने लेजर, डिजिटल और सटीक यांत्रिकी की तकनीकों को सघन कर दिया है।

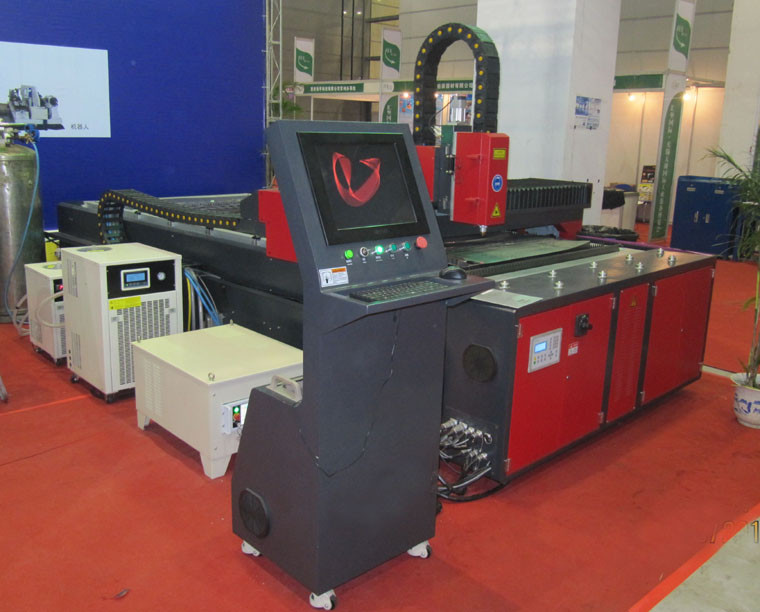

2.1। स्प्लिट प्रकार डिजाइन और स्वतंत्र ऑपरेशन टेबल। यह स्थिति के अनुसार स्थानांतरित किया जा सकता है आरामदायक और आसान संचालन
2.2। आयातित सर्वो मोटर काम कर रहे मेज, यात्रा क्षेत्र 1500 मिमी * 3000 मिमी

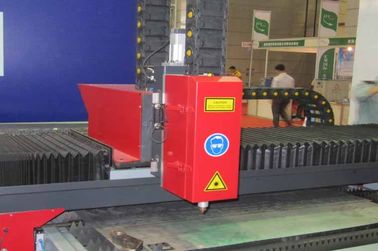

2.3। लेजर सिर Z अक्ष के माध्यम से समायोजित किया जा सकता है, यात्रा क्षेत्र 0-100 मिमी
3. मुख्य विशेषताएं
3.1। यह प्लेटों में कटौती करने के लिए व्यापक रूप से इस्तेमाल किया जा सकता है जैसे: स्टेनलेस स्टील, कार्बन स्टील, एल्यूमिनियम आदि।
3.2। मजबूत काटने की क्षमता: 500W प्रकार स्टेनलेस 8mm तक कटौती कर सकते हैं।
3.3। कम कटौती लागत: यह हवा के साथ कटौती कर सकता है, और इसकी लागत INR 0.5 है - 1. सटीक लागत में बिजली 3-6 डिग्री प्रति घंटे, लेंस सुरक्षा 0.08 डॉलर प्रति घंटे 0.16, और कोई अन्य लागत नहीं है। यदि आप ओ 2 या एन 2 का उपयोग करते हैं, तो लागत 2.4 - 4.8 से बढ़ाई जानी चाहिए। (जैसा कि आकार और मोटाई अलग हैं, गैस की खपत अलग होगी।)
3.4। फास्ट काटने की गति, उच्च दक्षता, सुरक्षित संचालन, और स्थिर प्रदर्शन।
3.5। अच्छी गुणवत्ता, छोटे विरूपण चिकनी और अच्छे लगते हैं।
3.6। सटीक कटौती की गारंटी के लिए आयातित सर्वो मोटर और गियरिंग सिस्टम उच्च कटौती परिशुद्धता
3.7। समर्पित सॉफ्टवेयर सक्षम बनाता है ग्राफिक या पाठ को तुरन्त डिज़ाइन या संसाधित किया जा सके। लचीले और आसान संचालन
4. एप्लाइड सामग्री
स्टेनलेस स्टील, कार्बन स्टील, मिश्र धातु इस्पात, स्प्रिंग स्टील, एल्यूमिनियम, तांबे, टाइटेनियम आदि में प्लेट या ट्यूब पर काटने के लिए लागू है। यह कठिन भंगुर मिश्र धातु इस्पात के प्रकार पर उत्कृष्ट प्रसंस्करण प्रभाव है।
5. आवेदन फ़ील्ड
शीट मेटल प्रसंस्करण, धातु के बर्तन, रसोई के उपकरण, उच्च-स्थिर डिवाइस, इलेक्ट्रिक कंट्रोल बॉक्स, ऑटो पार्ट्स, चश्मा, पोस्टर, शिल्प, प्रकाश व्यवस्था और सटीक भागों में व्यापक रूप से इस्तेमाल किया जाता है।
6. उपकरण के घटकों
| मद | नाम | विशिष्टता | मात्रा |
| 1 | FL-3015 | 3000 मिमी * 1500mm | एक सेट |
| 2 | फाइबर लेजर | 500W | 1 |
| 3 | सीएनसी प्रणाली | लेजर कट | 1 |
| 4 | लेजर कटिंग हेड | यूएसए लासर्मैक | 1 |
| 5 | पानी वाला कूलर | एक सेट |
7. तकनीकी दस्तावेजों की आपूर्ति
| मद | तकनीकी दस्तावेज | इकाई | मात्रा |
| 1 | ऑपरेशन के लिए निर्देश | सेट | 1 |
| 2 | निर्देशों का उपयोग कर सॉफ्टवेयर | सेट | 1 |
| 3 | विशेष लेजर कटिंग सॉफ्टवेयर | सेट | 1 |
| 4 | उत्पाद प्रमाणन | सेट | 1 |
| 5 | मशीन पैकिंग सूची | टुकड़ा | 1 |
