500W 1500 एक्स 3000 सीएनसी शीट प्लेट के लिए फाइबर लेजर काटने की मशीन

प्रमाणन
चीन Wuxi CMC Machinery Co.,Ltd प्रमाणपत्र
चीन Wuxi CMC Machinery Co.,Ltd प्रमाणपत्र
मैं अब ऑनलाइन चैट कर रहा हूँ

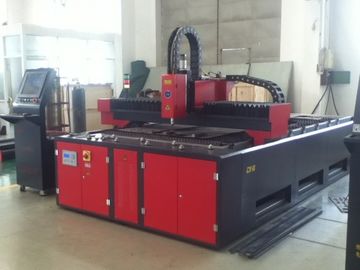

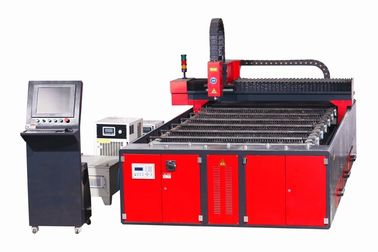

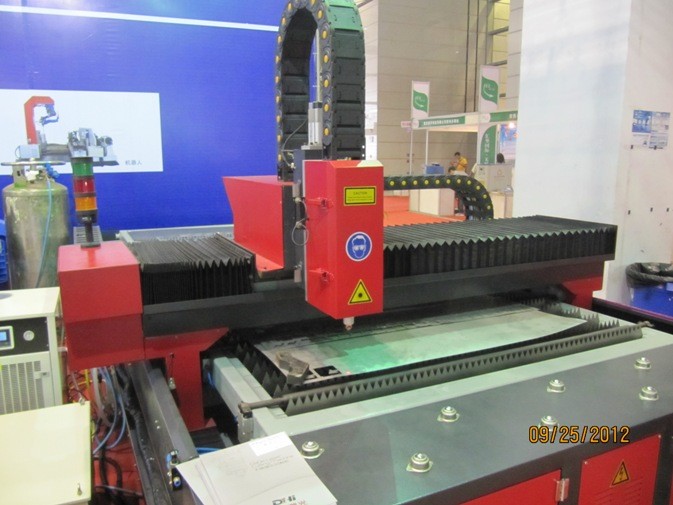

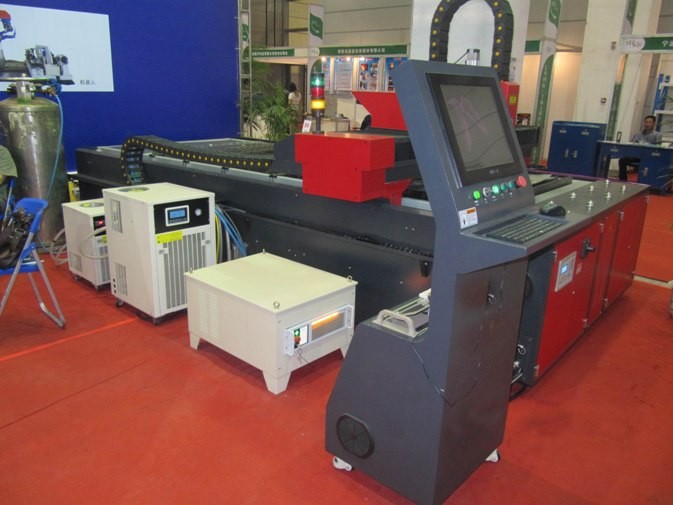

500W 1500 एक्स 3000 सीएनसी शीट प्लेट के लिए फाइबर लेजर काटने की मशीन

500W 1500 एक्स 3000 सीएनसी शीट प्लेट के लिए फाइबर लेजर काटने की मशीन
500W 1500 एक्स 3000 सीएनसी शीट प्लेट के लिए फाइबर लेजर काटने की मशीन 500W 1500 एक्स 3000 सीएनसी शीट प्लेट के लिए फाइबर लेजर काटने की मशीन 500W 1500 एक्स 3000 सीएनसी शीट प्लेट के लिए फाइबर लेजर काटने की मशीन 500W 1500 एक्स 3000 सीएनसी शीट प्लेट के लिए फाइबर लेजर काटने की मशीन

बड़ी छवि :  500W 1500 एक्स 3000 सीएनसी शीट प्लेट के लिए फाइबर लेजर काटने की मशीन

उत्पाद विवरण:
उत्पत्ति के प्लेस: Wuxi, चीन
ब्रांड नाम: CMC
प्रमाणन: ISO9001
मॉडल संख्या: FL-3015
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1
मूल्य: According detail requirement
पैकेजिंग विवरण: कंटेनर शिपिंग के लिए उपयुक्त
प्रसव के समय: आवश्यकता के अनुसार
भुगतान शर्तें: भुगतान नीचे 30% टी / टी, 70% टी / टी शिपिंग से पहले
आपूर्ति की क्षमता: आवश्यकता के अनुसार

500W 1500 एक्स 3000 सीएनसी शीट प्लेट के लिए फाइबर लेजर काटने की मशीन

वर्णन
हाई लाइट:

सीएनसी लेजर काटने की मशीन

500W 1500 एक्स 3000 सीएनसी शीट प्लेट के लिए फाइबर लेजर काटने की मशीन

1. नमूना प्रसंस्करण को काटने के प्रभाव चार्ट

विज्ञापन शब्द पत्रक धातु प्रसंस्करण कार्य टुकड़ा काटने

2. बुनियादी परिचय

विज्ञापन शब्द पत्रक धातु प्रसंस्करण कार्य टुकड़ा काटने

2. बुनियादी परिचय

FL-3015 फाइबर लेजर काटना मशीन, जर्मनी में आईपीजी लेजर समूह से आयातित मूल फाइबर लेजर के साथ, त्वरित पिघलने और वाष्पीकरण के कारण वस्तु पर केंद्रित शक्तिशाली लेजर द्वारा प्राप्त किया जाता है। स्वचालित काटने को डिजिटल मैकेनिक सिस्टम द्वारा नियंत्रित किया जाता है इस मशीन ने लेजर, डिजिटल और सटीक यांत्रिकी की तकनीकों को सघन कर दिया है।

2.1। स्प्लिट प्रकार डिजाइन और स्वतंत्र ऑपरेशन टेबल। यह स्थिति के अनुसार स्थानांतरित किया जा सकता है आरामदायक और आसान संचालन

2.2। आयातित सर्वो मोटर काम कर रहे मेज, यात्रा क्षेत्र 1500 मिमी * 3000 मिमी

2.3। लेजर सिर Z अक्ष के माध्यम से समायोजित किया जा सकता है, यात्रा क्षेत्र 0-100 मिमी

3. मुख्य विशेषताएं

3.1। यह प्लेटों में कटौती करने के लिए व्यापक रूप से इस्तेमाल किया जा सकता है जैसे: स्टेनलेस स्टील, कार्बन स्टील, एल्यूमिनियम आदि।

3.2। मजबूत काटने की क्षमता: 500W प्रकार स्टेनलेस 8mm तक कटौती कर सकते हैं।

3.3। कम कटौती लागत: यह हवा के साथ कटौती कर सकता है, और इसकी लागत INR 0.5 है - 1. सटीक लागत में बिजली 3-6 डिग्री प्रति घंटे, लेंस सुरक्षा 0.08 डॉलर प्रति घंटे 0.16, और कोई अन्य लागत नहीं है। यदि आप ओ 2 या एन 2 का उपयोग करते हैं, तो लागत 2.4 - 4.8 से बढ़ाई जानी चाहिए। (जैसा कि आकार और मोटाई अलग हैं, गैस की खपत अलग होगी।)

3.4। फास्ट काटने की गति, उच्च दक्षता, सुरक्षित संचालन, और स्थिर प्रदर्शन।

3.5। अच्छी गुणवत्ता, छोटे विरूपण चिकनी और अच्छे लगते हैं।

3.6। सटीक कटौती की गारंटी के लिए आयातित सर्वो मोटर और गियरिंग सिस्टम उच्च कटौती परिशुद्धता

3.7। समर्पित सॉफ्टवेयर सक्षम बनाता है ग्राफिक या पाठ को तुरन्त डिज़ाइन या संसाधित किया जा सके। लचीले और आसान संचालन

4. एप्लाइड सामग्री

स्टेनलेस स्टील, कार्बन स्टील, मिश्र धातु इस्पात, स्प्रिंग स्टील, एल्यूमिनियम, तांबे, टाइटेनियम आदि में प्लेट या ट्यूब पर काटने के लिए लागू है। यह कठिन भंगुर मिश्र धातु इस्पात के प्रकार पर उत्कृष्ट प्रसंस्करण प्रभाव है।

5. आवेदन फ़ील्ड

शीट मेटल प्रसंस्करण, धातु के बर्तन, रसोई के उपकरण, उच्च-स्थिर डिवाइस, इलेक्ट्रिक कंट्रोल बॉक्स, ऑटो पार्ट्स, चश्मा, पोस्टर, शिल्प, प्रकाश व्यवस्था और सटीक भागों में व्यापक रूप से इस्तेमाल किया जाता है।

6. मुख्य संरचना विनिर्देश

500W-FL-3015 फाइबर लेजर काटने की मशीन मशीन शरीर, फाइबर लेजर, नियंत्रण बॉक्स, वायु शोधन प्रणाली और सीएनसी नियंत्रण प्रणाली से बना है।

तकनीकी विनिर्देश

ऑप्टिकल पैरामीटर इकाई 500W
रनिंग मोड सीडब्ल्यू, QCW
केंद्र विकिरण तरंग दैर्ध्य एनएम 1070-1080
मानक आउटपुट पावर डब्ल्यू 500
बीम गुणवत्ता मिमी * mrad 4
गति को समायोजित करना kHz 5
ट्रांसमिशन फाइबर व्यास सुक्ष्ममापी ≥50
उत्पादन शक्ति स्थिरता (लंबी अवधि) % ± 2
शक्ति VAC 400-460
बिजली की खपत किलोवाट 2

सिस्टम संरचना

सीरीयल नम्बर। नाम

मात्रा

(टुकड़ा)

टिप्पणियों
1 फाइबर लेजर 1 मूल आयातित
2

ऑप्टिकल प्रणाली

स्पीड विस्तार लेंस

स्पेक्ट्रोस्कोप

लेंस को केंद्रित करना

1 जर्मन तकनीक को अपनाने और विशेष रूप से डिजाइन किया गया। ऑप्टिकल लेंस सीधे facular की गुणवत्ता को प्रभावित करते हैं, सीवन और निकला हुआ किनारा काटने की गुणवत्ता, गति और मोटाई काटने को प्रभावित करते हैं।
3 पैनासोनिक सर्वो मोटर 1

पैनासोनिक सर्वो मोटर और पैनासोनिक ड्राइवर।

ताइवान से आयातित स्क्रू और रेल

4 नियंत्रण प्रणाली 1 पीसी
5 लेजर संकेत प्रणाली 1 सेमीकंडक्टर (लाल प्रकाश)

मुख्य उपकरण अच्छी सुविधाओं के लिए नेतृत्व: लेजर जनरेटर और ऑप्टिकल लेंस। हम श्नाइडर इलेक्ट्रिकल घटकों का उपयोग करते हैं

सीएनसी ऑपरेशन टेबल यह इस्पात संरचना वेल्डिंग, तनाव विफलता प्रसंस्करण, भारी शुल्क रैक संरचना, आयातित रोलिंग स्क्रू टीबीआई, लाइनर रेल HIWIN और पैनासोनिक सर्वो मोटर को गोद लेती है। इसमें डिस्चार्जिंग के सहायक उपकरण हैं, कसकर दबाकर और रिक्त करना।

7. मुख्य तकनीकी पैरामीटर

विशिष्टता पैरामीटर
लेजर लंबाई 1064nm
मैक्स। लेजर पावर 1000 वाट
पोजिशनिंग लाल बत्ती संकेत
प्रभावी संसाधन क्षेत्र 1500 मिमी * 3000 मिमी
एक्स / वाई अक्ष दोहराएँ स्थिति सटीक ± 0.03 mm
मैक्स। कार्बन इस्पात की मोटाई काटने 8 मिमी
मैक्स। कार्बन इस्पात की गति को काटने

0.8 मिमी मोटाई स्टेनलेस स्टील, 12-14 मीटर / मिनट,

1.0 मिमी मोटाई स्टेनलेस स्टील, 10-12 मी / मिनट

सहायता दस्तावेज़ डीएक्सएफ आदि। (ऑटो सीएडी सॉफ्टवेयर, कोरल ड्रॉवेयर सॉफ्टवेयर का समर्थन)
कुल बिजली खपत ≤ 20 किलोवाट
बिजली की आपूर्ति

3 चरणों 4 तार एसी

380V, 50 हर्ट्ज / 60Hz / 60A

8. काटना पैरामीटर

मोटाई (मिमी) सामग्री मैक्स काटने की गति (मी / मिनट) सहायक गैस
1 सुश्री 8 ऑक्सीजन
2 4.5
3 3
4 2
5 1.5
6 0.8
1 एसएस 6 नाइट्रोजन
2 3
3 1.5
1 एल्यूमीनियम मिश्र धातु 3
2 1.5

9. तकनीकी पैरामीटर

आदर्श FL-3015
लेजर तरंगदैर्ध्य 1070nm
मैक्स लेजर पावर 500W (CW)
कार्य क्षेत्र 3000mmX1500mm
एक्स अक्ष स्ट्रोक 3000 मी
वाई अक्ष स्ट्रोक 1500 मीटर
एक्स, वाई अक्ष स्थिति सटीकता ± 0.05 मिमी
एक्स, वाई, जेड एक्सिस दोहराती स्थिति सटीकता ± 0.03 mm
एक्स, वाई एकल अक्ष अधिकतम नो ड्यूटी गति बीस मिनट
एक्स / वाई अक्ष अधिकतम संपर्क गति 40min
एक्स / वाई अधिकतम अक्षीय त्वरण 1.0g
सीएनसी प्रणाली लेजर कट
मैक्स लोडिंग वेट 500KG
अवस्था 3
रेटेड वोल्टेज 380V
आवृत्ति 50 हर्ट्ज
मुख्य शक्ति का संरक्षण स्तर IP54
पूरे वजन 2250KG

10. उपकरण के घटकों

मद नाम विशिष्टता मात्रा
1 FL-3015 3000 मिमी * 1500mm एक सेट
2 फाइबर लेजर 500W 1
3 सीएनसी प्रणाली लेजर कट 1
4 लेजर कटिंग हेड यूएसए लासर्मैक 1
5 पानी वाला कूलर एक सेट

11. तकनीकी दस्तावेजों की आपूर्ति

मद तकनीकी दस्तावेज इकाई मात्रा
1 ऑपरेशन के लिए निर्देश सेट 1
2 निर्देशों का उपयोग कर सॉफ्टवेयर सेट 1
3 विशेष लेजर कटिंग सॉफ्टवेयर सेट 1
4 उत्पाद प्रमाणन सेट 1
5 मशीन पैकिंग सूची टुकड़ा 1

12. इंस्टालेशन और कमिशनिंग

सेलर्स के कर्मचारी मशीन की स्थापना और कमीशन की निगरानी करेंगे

इस सेवा में शामिल हैं:

1. योग्य तकनीशियन (एस) की आपूर्ति

2. ग्राहक के कर्मियों का पर्यवेक्षण:

क) मशीन की स्थिति

ख) सर्विस एंट्री बिंदु से केबल और होज़ चलाना

सी) मशीन में विद्युत केबलों और गैस की होज़ों का कनेक्शन

3. ग्राहक की ज़िम्मेदारी

क) एक हवाई कंप्रेसर (मुख्यतः वायवीय आंदोलनों में उपयोग किया जाता है)

बी) तरल ऑक्सीजन की एक बोतल (एक द्रवीकरण के साथ बेहतर)

सी) पावर: 380 वी 50 एचजेड 3 चरण (एक 30 किलोवाट नियामक के साथ)

डी) गैसों, वायु और विद्युत आपूर्ति मशीन के कनेक्शन के लिए मनोनीत अंक पर उपलब्ध हैं।

ई) ग्राहक यह सुनिश्चित करना है कि स्थापना, समायोजन और प्रशिक्षण के प्रारंभ से पहले साइट स्पष्ट है।

च) मशीन को अनलोड करने के लिए श्रमिकों, कारागार और बीमा की आपूर्ति और डीएडीई स्थापना पर्यवेक्षक की दिशा में स्थापना कार्य के साथ सहायता करना

जी) इंस्टालेशन की अवधि के लिए मैकेनिकल फिटर्स और एक इलेक्ट्रिकल फिटर की आपूर्ति।

ज) परीक्षण, मशीन संरेखण और प्रशिक्षण के लिए प्लेट और उपभोग्य सामग्रियों की आपूर्ति।

i) मौसमरोधक इमारत, क्योंकि मशीन तत्वों के अधीन है अगर वारंटी शून्य हो जाएगी

j) उपयुक्त ठोस फर्श

13. प्रशिक्षण

1. कमीशनिंग के पूरा होने पर, सेलियर तकनीशियन प्रशिक्षण शुरू करेंगे।

प्रशिक्षण के लिए संतोषजनक पूरा होने के लिए ग्राहक पर्याप्त सामग्री और उपभोग्य वस्तु प्रदान करेगा।

2. प्रशिक्षण में शामिल होंगे:

क) मशीन का अवलोकन

बी) नियंत्रण सुविधाओं और संचालन

सी) मशीन रखरखाव और समायोजन

घ) मशीन का पर्यवेक्षण चलाना

मशीन ऑपरेटर का प्रशिक्षण स्थापना के साथ समवर्ती है, इसलिए कर्मियों को सभी पर उपलब्ध होना चाहिए

बार।
